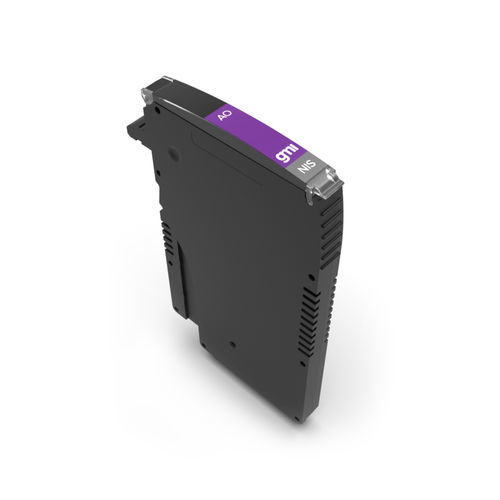

アナログシグナルコンディショナー X1-NIS-AO-01-S

4-20 mAプログラム可能絶縁

絶縁ドライバX1-NIS-AO-01モジュールは、高リスク産業の安全関連システムでSIL 3レベルを必要とするアプリケーションに適した高信頼性アナログ出力インターフェースです。4-20mA信号をセーフエリアに設置されたコントローラからフィールドの負荷にアイソレートして転送します。この回路は、HART®スマートポジショナー用の双方向通信信号を可能にします。ラインと負荷のオープン/ショート回路検出が提供されます。フィールドのフォルトは、オープン回路として PLC AO カードに直接ミラーリングされ、共通のフォルトラインでも報告されます。保守作業を容易にするため、フィールドデバイスは 2 ポジションの挿抜機構で切り離すことができます。この製品には専用の終端ボードが必要です。SIL 3 / SC 3ゾーン2 / ディビジョン2への設置メンテナンス作業を容易にするループ切断HART®互換ライン＆負荷短絡 / 開回路プログラム可能診断プログラム可能なしきい値による範囲外フォルトDCS/PLC IOカードへのフィールド・フォルト・ミラーリング高精度3ポート絶縁、入力 / 出力 / 供給技術仕様：許容電力： 0.システム電源電圧：公称24 Vdc（18～30 Vdc）消費電流：30 mA（24 Vdc）、I/P出力20 mA時、標準：消費電流： 30 mA @ 24 Vdc、I/P出力20 mA時、typical.System In Type：入力フォルトインピーダンス：16 kΩ @ 24 Vdc（入力電流1.5 mA）、標準：フィールド・アウト・タイプ：電流4～20mA + HART.最大負荷：600 Ω。応答時間：5 ms：フォルト・シグナリング：DCS/PLC IO上の共通フォルト＆フォルト・ミラーリング。性能基準条件：24V電源、250Ω負荷、23±1℃Tamb.校正精度：≦±20μA.直線性精度：≦±20μA.温度影響：≦±2μA/℃.絶縁テスト電圧：フィールド・アウト/システム・イン2.5 kV; フィールド・アウト/システム・サプライ2.5 kV; システム・イン/システム・サプライ500 V.動作温度: -40～+70 °C.保管温度: -45～+80 °C.Mounting Type：重量：約50 g。寸法：幅10 mm、奥行き80 mm：幅10mm、奥行き80mm、高さ120mm。
