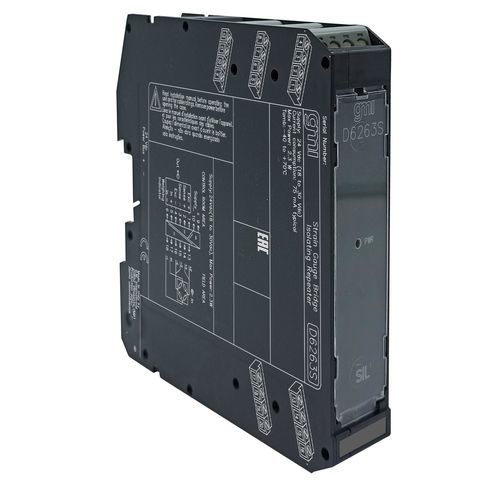

デジタル強度センサートランスミッタ D6263S

ロードセル/ストレインゲージブリッジリピータD6263モジュールは、高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適したユニットです。このユニットは、計量指示計とロードセル（またはロードセル群）の間に設置される透明なガルバニック絶縁インターフェースとして機能し、指示計の端子には現場のものと同等の単一のロードセルとして表示されます。ロードセルにリモートセンシング機能を備えた完全フローティング電源電圧を供給し、ホストシステムの基準電圧に応じて負荷を駆動するmV信号出力を絶縁しながら繰り返します。最大4個の350Ωロードセル、または5個の450Ωロードセル、または10個の1000Ωロードセルを並列接続することができます。SIL 2 / SC 3ストレインゲージ・ブリッジ・トランスペアレント・リピータ最大4個の350Ωロードセルを並列接続高精度3ポート絶縁、入力/出力/電源技術仕様：電源：公称24 Vdc（18～30Vdc）、逆極性保護。消費電流： 75 mA @ 24 Vdc75 mA @ 24 Vdc、350 Ωロードセル4個接続時（代表値）。消費電力：8 W @ 24 Vdc 1.8 W @ 24 Vdc、350 Ωロードセル4個接続時、標準：入力：350Ωロードセルを最大4個並列接続、または450Ωロードセルを最大5個並列接続、または1000Ωロードセルを最大10個並列接続。積分時間：12.5 ms。ブリッジ電源電圧：公称4.0 Vdcブリッジ出力信号：1～4 mV/V.出力：入力信号と同じ。出力インピーダンス：500 Ω、標準。励磁電圧：外部印加4 V～15 V.伝達特性：線形。応答時間：≦20 ms（10～90 %のステップ変化）：性能： 参考値。条件：24V電源、周囲温度23±1℃。校正精度：システム校正後、≦± 0.003 %入力FSR。直線性精度：≦± 0.002 %入力FSR。短絡故障：1℃の変化に対して≦±0.002 %入力FSR：テスト電圧：イン/アウト2.5kV、イン/サプライ2.5kV、アウト/サプライ500V.環境条件：動作温度：-40～+70 °C。保管温度：-45～+80 °C：DINレール35 mm、パワーバスあり/なし。重量：約165 g 接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm² (13 AWG)までの終端に対応。寸法幅22.5 mm、奥行き123 mm、高さ120 mm：チャンネル数：11
