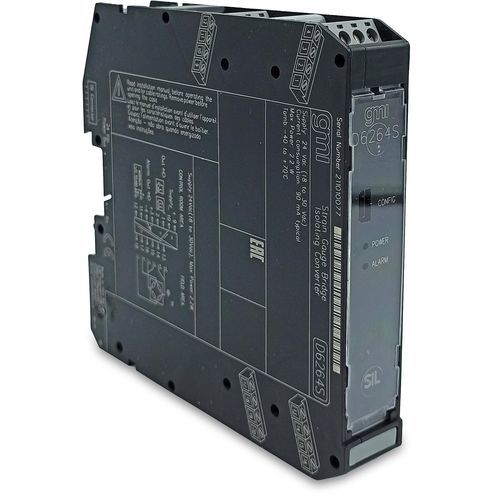

デジタル強度センサートランスミッタ D6264S

ロードセル/ストレインゲージブリッジコンバータD6264モジュールは、高リスク産業の安全関連システムでSIL 2レベルを必要とするアプリケーションに適したユニットです。このユニットは、PLC/DCS とロードセル（またはロードセルグループ）の間に設置される、電気的に絶縁されたインターフェースとして機能します。最大4個の350Ωロードセル、または5個の450Ωロードセル、または10個の1000Ωロードセルを並列接続できます。ロードセルにリモートセンシング機能を備えた完全フローティング電源電圧を供給し、ロードセルからのmV信号を0/4～20mAに変換して電流ソースとシンクの両方の機能を提供します。モジュールはPhotoMOSアラーム出力も備えています。SIL 2 / SC 3ストレインゲージ・ブリッジ絶縁コンバータ最大4個の350Ωロードセル並列0/4-20 mAシンク/ソース出力電流Modbus RTU RS-485（モニタ＆コンフィギュレーション用）フィールド自動校正完全にプログラム可能な動作パラメータ高精度、μP制御A/Dコンバータ3ポート絶縁、入力/出力/供給技術仕様：供給：公称24Vdc（18～30Vdc）、逆極性保護。消費電流：90 mA @ 24 Vdc、350 Ωロードセル4個接続、20 mA出力時、標準値。消費電力：2.1 W @ 24 Vdc、350 Ωロードセル4個接続、20 mA出力時、標準：入力：最大4個の350Ωロードセル（並列接続）。450Ωロードセル最大5個（並列接続）。1000Ωロードセル最大10個（並列接続）。積分時間：100ms（低速）または12.5ms（高速）。ブリッジ電源電圧：公称4.0 Vdcブリッジ出力信号：1～4 mV/V.出力：出力：0/4～20 mA、最大負荷時。400 Ω負荷時、電流制限@24 mA。応答時間：≦20ms（10～90%ステップ）：トリップポイント範囲：入力センサーの定格範囲内。ON-OFF遅延時間：0～1000秒、100msステップ。ヒステリシス：入力センサーの定格範囲内。出力: 無電圧SPST photoMOS: 100 mA, 60 Vdc (≤ 1 V drop).Modbus インターフェース：Modbus RTU RS-485 最大115.2 kbps、モニター/設定/制御用：入力性能: Ref.条件24V電源、250Ω負荷、周囲温度23±1℃。校正精度：≦± 0.05 % FSR。直線性精度：≦± 0.02 % FSR。出力性能：出力性能：参考値。条件：24V電源、250Ω負荷、周囲温度23±1℃。校正精度： ≤ ± 0.05 % FS。直線性精度：≦±0.05 % FS。温度影響：1 °Cの変化に対してゼロ/スパンで≦±0.01 % FS：テスト電圧: In/Out 2.5 kV; In/Modbus Out 2.5 kV; In/Supply 2.5 kV; Out/Supply 500 V; Modbus Out/Supply 500 V; Out/Modbus Out 500 V; Out/Alarm Out 500 V; Alarm Out/Modbus Out 500 V; Supply/Alarm Out 500 V.Environmental conditions：動作温度: -40～+70 °C.保管温度: -45～+80 °C：DIN-Rail 35 mm、パワーバス付き/なし、カスタム仕様。ボード。重量：約160g 接続：極性プラグイン式ディスコネクトねじ端子台により、最大2.5 mm²（13 AWG）までの終端に対応。寸法幅22.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
