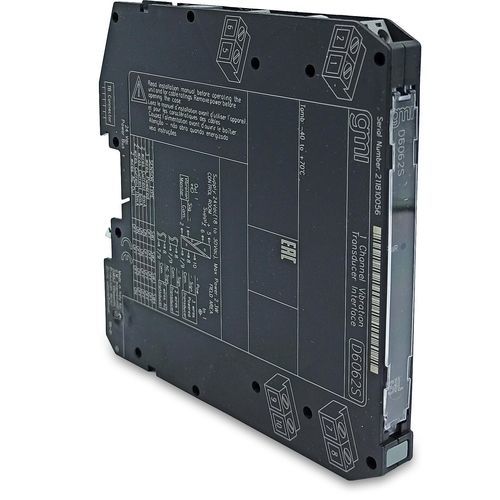

DINレール変換器 D6062S

SIL 2アナログ

SIL2 振動トランスデューサ・インターフェース振動トランスデューサ・インターフェースD6062Sは、ハイリスク産業の安全関連システムでSIL 2レベルが要求されるアプリケーションに適した高信頼性アナログ入力インターフェースです。振動トランスデューサ、加速度センサ、2-3ワイヤセンサに通電するための完全フローティングDC電源を提供し、回転機械の制御や監視を目的とした振動モニタや分析器を駆動するために、完全に絶縁された回路でセンサ入力電圧を繰り返します。SIL 2 / SC 30～-20 V入出力信号広帯域信号転送入出力短絡防止DIPスイッチによるフィールド・プログラマビリティ高精度3ポート絶縁、入出力/電源技術仕様:電源:電圧:公称24 Vdc (18～30 Vdc)、逆極性保護。消費電流：90 mA @ 24 Vdc、20 mAトランスデューサ消費および2 mA出力負荷時、代表値。消費電力：2.0 W @ 24 Vdc、20 mAトランスデューサ消費および2 mA出力負荷時、代表値：入力：タイプ：0 V～-20 V（端子7-8または8-9で10 kΩインピーダンス）3線センサー供給電圧：-22 V @ 0 mA供給以上、-17 V @ 15 mA供給以上（電流制限 @≈ 23 mA）2線センサー供給電圧：定電流供給で-17 V以上2線センサー供給電流：内部DIP-Switchで@ 4 mA、6 mAまたは10 mAを選択可能出力：タイプ：0～-20V、10kΩ負荷、10Ω出力抵抗。応答時間：≦10μs（10～90％ステップ変化）：周波数特性：DC～20kHz、最大1dB以内。条件：参考値：24V電源、10kΩ負荷、周囲温度23±1℃校正精度：≦±0.1％FSRL直線性精度：≦±0.05％FS温度影響：1℃変化でゼロ/スパンに≦±0.005％絶縁：試験電圧：入/出1.5kV、入/供給1.5kV、出/供給500V環境条件：動作温度：-40～+70℃保存温度：-45～+80℃取り付け：タイプ：タイプ:DINレール35mm、パワーバス付き/なし、またはカスタム仕様。重量：約125 g。接続：極性プラグイン式ディスコネクトねじ端子台により、最大2.5 mm² (13 AWG)までの終端に対応：幅12.5 mm、奥行き123 mm、高さ120 mm：1ステータスアクティブ
