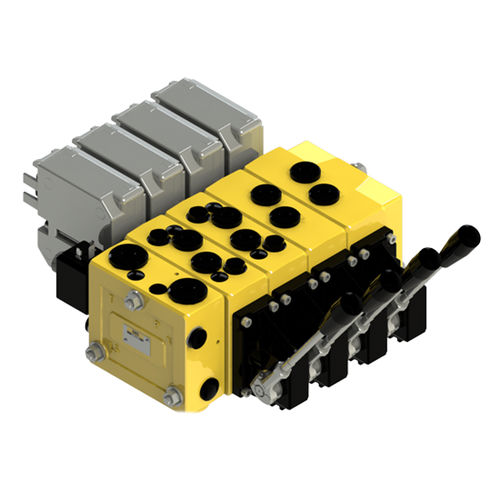

比例油圧方向制御弁 GPV 130

スプールレバー式

従来の回路とは異なり、ロードセンシングではアクチュエータの圧力信号を常時受信し、分配器やポンプ制御のパイロット基準点として使用します。 そのため、油圧システムは効率的に作動し、従来の回路に比べて各作業部で十分なエネルギーが消費されます。ロードセンシング比例方向制御弁は、スプールを超微細に駆動できる電子モーターで作動します。GPV比例方向制御弁は、アプリケーションの動きをよりスムーズで信頼性の高いものにします。 使用条件 本カタログは、温度40℃、粘度46mm2/s - 46cStの鉱油で測定した技術仕様と図を示しています。 スプールトラベル、標準 ± 7 mm [±0.28 in] スプールトラベル、フロート位置 スプールトラベル、フロート位置 プロポーショナルレンジ ± 4.8 mm [±0.19 in] フロート位置 フロート位置 ± 8 mm［±0.32 in］ デッドバンド、流量制御スプール 標準 ± 1.5 mm [±0.06 in］ リニア特性 ± 0.8 mm [±0.03 in］ 100bar[1450psi]、21mm2/s[102SUS]での最大内部リーク量 A/B ® T ショックバルブなし 20 cm3/min.20 cm3/分 [1.85 in3/分］ ショックバルブ付き A/B ® T 25 cm3/min.[2.15 in3/分］ 油温 (入口温度） 推奨温度 30 ® 60 °C [86 ® 140 °F］ 最低温度 -30 °C [-22 °F] 最高温度 +90 °C [-90 °F 最高温度 +90 °C [194 °F］
