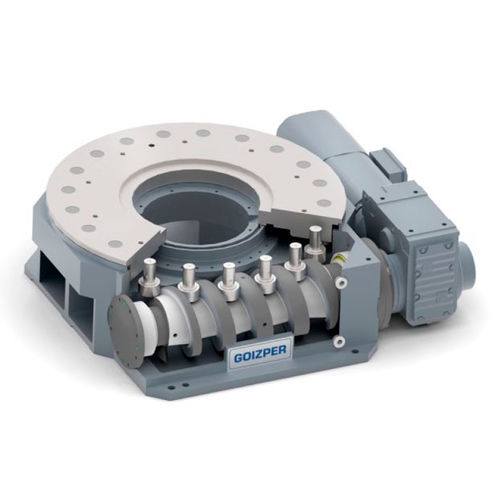

重荷重位置決め付きサーボロータリーインデックステーブルZPGIシリーズは、部品や大型重機のダイナミックで精密な位置決めに最適です。
特徴 - 柔軟なロータリーテーブル:
- 熱処理円筒カム
- カムフォロア位置は広い半径で高剛性を実現
- 高容量クロスローラベアリング
- 大型貫通穴付き固定式センターポール
- サーボモーター制御による加速カーブ
- 高精度停止(サーボモーターによる位置決め)
- バックラッシフリー
- 水平または垂直位置決め可能
技術仕様
サイズ
600 - 800 - 900 - 1200 - 1400 - 1660 - 2400 - 3400
ストップ数
サーボ駆動アプリケーション
インデックス角度
自由にプログラム可能
最大軸力
2500~180000Nまで
最大ラジアル力
7900~49000Nまで
最大傾斜モーメント
5500から218000 Nmまで
中心穴
ø120H7からø775H7 mmまで
精度
± 15秒角
GOIZPER INDEXERSはお客様の用途に合ったソリューションを提供します。サーボロータリーテーブル(またはロータリーインデキシングテーブル)、溶接セル、ヘミング、組立、制御用のフレキシブルテーブル。当社のオートメーションシステム用ロータリーテーブルは、回転シャフトや位置決めシャフトとして、また幅広い組立用途に使用できます。最高水準の精度に加え、非常に高い出力レートと可能な限り短いサイクルタイムにより、あらゆる用途の生産工程の効率を高めることができます。
重負荷位置決め付きサーボロータリーインデックステーブルZPGIシリーズは、部品や大型重機のダイナミックで正確な位置決めに最適です。カム駆動サーボ回転割出テーブルには、いくつかのバージョンがあります。
---
