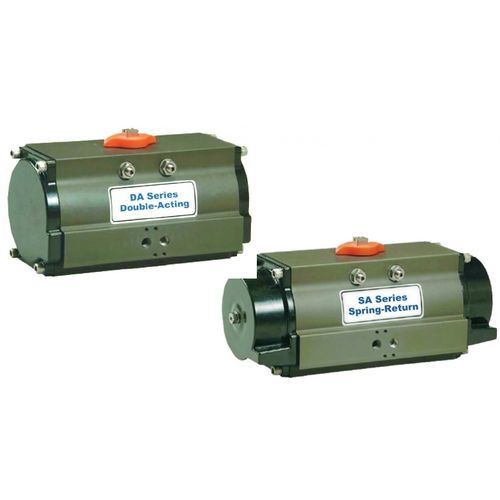

空圧バルブアクチュエータ DA_SA

リニア回転式ピストン式

時計回りの出力の場合、P2に圧力をかけ、ピストンを強制的に一緒に動かします。ピストン間の容積はPlで使い果たされる。 反時計回りの出力の場合、PIに圧力を加え、ピストンを強制的に離します。ピストンの直線運動は、ラック・ピニオン接続によってドライブシャフトの回転に変換されます。 各ピストンの外側の容積はP2で排出される。 注： 逆回転が必要な場合、ピストンはハウジング内で反転させることができ、PIに圧力がかかると時計回りに回転します。
