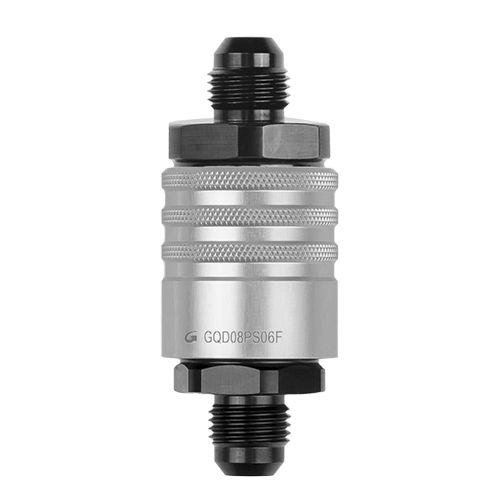

燃料用接続部品 GQD08PC06F

ソケットリングクイック

グッドリッジG-Linkクイックディスコネクトカップリング（別名ドライブレーク）は、システムを再ブリーディングすることなく、数秒で脱着可能な軽量カップリングです。 G-Linkカップリングは、ブレーキライン、燃料ライン、オイルライン、空気圧機器用に設計されています。 G-Linkには「バヨネット型」と「プルタイプ」の2種類があり、どちらも様々な用途に適したシールが用意されています。 これらのプルタイプカップリングは、片手で操作できるように設計されたロック機構を使用しており、アウタースリーブを「引く」だけでG-Linkを連結／連結解除でき、操作のために別途アクチュエーターを必要としません。 正しい接続を確認するため、メス側半分には緑色のインジケーター・リングが付いています。インジケーター・リングは、保持クランプで代用することもできます。(これはハーフがカップリングしている時にのみ取り付けられ、意図しないカップリングのリスクを排除します）。 さらに、操作機構全体がOリングで密閉されているため、過酷な条件下での使用に適しており、環境への影響も軽減されます。 プラグとソケットの両ハーフには、流体の損失と空気の侵入を防ぐための自動弁が装備されています。 プルタイプは150 bar (AN-06 & AN-08) & 100 bar (AN-12)までの圧力を保持できます。 JIC/UNF AN-06, AN-08 & AN-12ネジに適合します。 さらに、プルタイプドライブレークカップリングは、燃料ラインなどの安全シャットオフ装置としても使用できます。 この目的のため、カップリングの片側半分には、事故の場合に半分を分離するためのランヤードが装備されています（別ページの利用可能なランヤードオプションを参照）。
