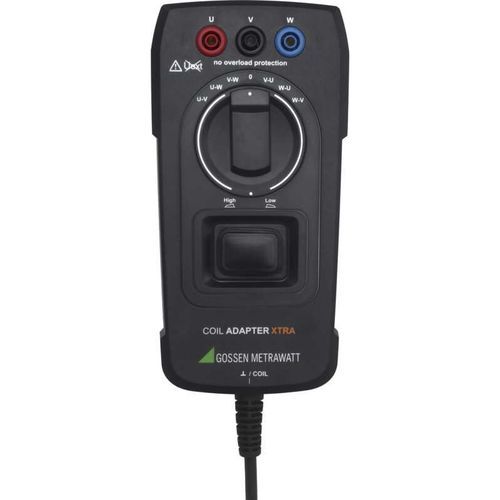

電動アダプター COIL ADAPTER XTRA

テスト用DIN

ターン間短絡検査用COILアダプターXTRA インダクタンス10 µH～5 Hのターン間短絡検出用アダプター コイルアダプターXTRAは、以下のマルチメーターと組み合わせて半自動ターン間短絡測定を可能にします： メトロヒットIMエクストラ メトロヒットIM Eドライブ 用途 電気機械で発生する問題は、電気的または機械的な原因から生じることがあります。電気的な原因には、巻線、コントローラ、電子機器の故障が含まれます。絶縁抵抗測定は、巻線間およびハウジングの絶縁不良を検出します。ターン間短絡は、多相機の巻線の電気的特性を互いに比較することで、コイル内で容易に検出できます。COILアダプタXTRAとともに、METRAHIT IM XTRAまたはE-DRIVEを使用して、1 kVのサージ電圧による試験（サージ試験）を行うことができます。これにより、動作電圧印加時にのみ発生する欠陥を検出できます。 試験シーケンスは半自動で、端子U、V、Wに接続した後、ロータリースイッチで試験を開始します。残留電流の補正も可能です。 DIN規格に準拠した3相モーターなど、多相電動機や発電機の場合、測定結果を比較することで巻線での非対称性を直接検出し、ターン間短絡を評価することができます。
