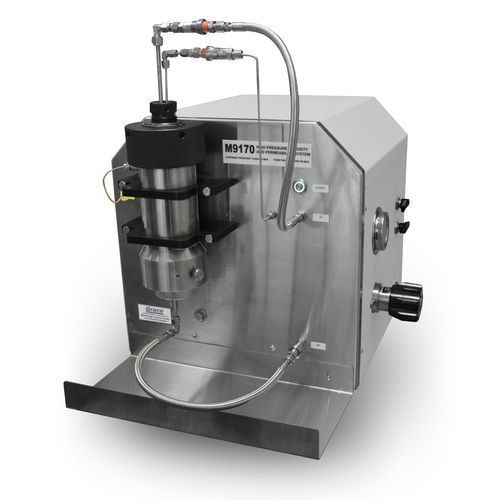

ガス浸過性試験機 M9170

多孔性ベンチトップ型

コストパフォーマンスに優れた透水性・孔隙率試験システム グレース・インストゥルメントのM9170高圧浸透探傷システムは、最大10,000psiの圧力下で、高浸透性および低浸透性のプラグサイズのコアサンプルの浸透探傷試験を行う先進的な装置です。標準機は窒素媒体に対応しています（ヘリウムはオプション）。 ポロシティ、低透磁率、高透磁率、クリンケンベルグ補正透磁率に対応した多機能な装置 M9170は、ボイルの法則で示される圧力と体積の関係を利用して空隙率を測定します。材料の空隙率とは、既知の固体体積中の空隙の割合を意味します。有効空隙率とは、この空隙のうち、相互につながっていて、オイルや天然ガスを含むことができる割合のことです。有効気孔率を測定するには、リファレンスセル内に既知の体積のガスを加圧します。バルブを開くと、ガスがコアホルダー内に膨張し、新たな圧力が測定される。圧力はボイルの法則により体積に反比例するので、g値の体積、空隙率、コアの粒径を求めることができる。 M9170は、非定常パルス減衰法と定常流法を用いて、低いコアのガス透過率と高いコアのガス透過率の両方を測定します。M9170が非定常パルス減衰法を用いる場合、低透磁率のコアのガス透磁率を測定します。既知の大気圧のガスを加圧してリファレンス・セルに閉じ込め、出口バルブを閉じておきます。バルブを開くと、ガスは圧力差によりコアホルダーを通って流れます。
