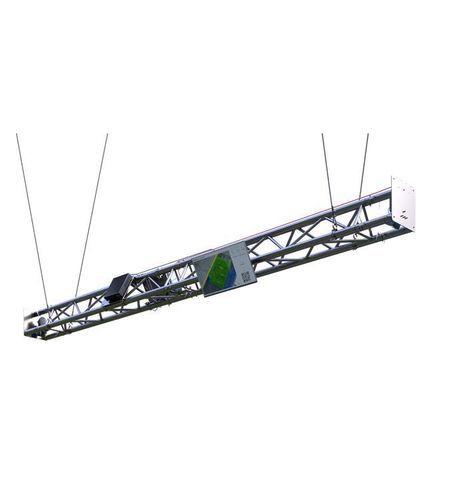

パレット用寸法測定システム GRAM L335

計量

概要
GRAM L335 powered by MetriXFreight は、ハイフローの物流環境向けに設計された認定済みの静止式パレット寸法測定・計量・スキャン（DWS）システムです。2D/3Dカメラ技術を組み合わせ、可動部のない測定アーキテクチャと安定条件でのトリガーにより、自動で寸法、任意の重量、視覚的記録を取得し、エラーや手戻りを低減します。

主な特長

• 260 × 260 × 260 cm までのパレットおよび大型貨物に対応した設計
• 可動部を持たない静的構造で高稼働・低メンテナンス
• 自動トリガーと安定条件での測定により再現性の高い結果を提供
• 視覚記録：測定ごとにカラー画像を付与、最大5枚/対象までのマルチカメラ対応
• 設置の柔軟性：天吊りまたはV字床配置で倉庫レイアウトに適応
• 入出庫・輸送ワークフローへ統合し、手動入力を削減

能力と精度
パレット・大型貨物を最大260 × 260 × 260 cmまで測定。寸法精度：長さ/幅 ±20 mm、高さ ±10 mm。計量能力（プラットフォーム、機種依存）：300 kg〜5,000 kg。計量分解能：機種により200 g〜2 kg。取引対応（CE‑M / OIML 検証）オプションあり。

接続性とデータ統合
Ethernet標準、Wi‑Fi／LTEはオプション。統合用のJSON REST API、QRコード出力、画像を含む標準ファイル（CSV、XLSX、PDF）出力に対応。インジケータ接続：RS‑232C、TTL、USB‑A（オプション）。

耐久性と使用環境
プラットフォーム保護等級：IP50（屋内使用）；インジケータは一部モデルでIP65。連続稼働に耐える堅牢な静的アーキテクチャで低メンテナンス運用を想定。

用途
高スループット倉庫でのパレット寸法測定および取引対応のパレット課金に最適。フォークリフト、パレットトラック、コンベヤでの取り扱いやWMS/TMS/ERPへの統合に対応。

技術仕様

• 機種名：GRAM L335 powered by MetriXFreight
• 容量範囲：300 kg〜5,000 kg（機種依存）
• 分解能（計量）：機種により200 g〜2 kg
• 取引承認：CE‑M / OIML 検証オプションあり
• 風袋メモリ：20件のプリセット風袋保存
• 計量単位：g、kg（プラットフォーム・インジケータ）
• 計量機能：適応フィルタ、動物計量、プログラム可能な制限表示（赤/黄/緑）、個数カウント（サンプルサイズ 10/25/50/100）
• プラットフォーム接続：Ethernet（標準）、Wi‑Fi（オプション）、LTE（オプション）
• インジケータ接続：RS‑232C、TTL、USB‑A（オプション）
• API・出力形式：JSON REST API、QRコード、CSV、XLSX、PDF（画像含む）
• プリンタ互換：Q2、PR4 オプション
• バッテリ（インジケータオプション）：鉛バッテリ、構成により約30/60時間の稼働
• 材料・構造：可動部なしの剛性プラットフォーム；インジケータはABSまたはAISI 304（機種による）
• 保護等級：プラットフォーム IP50；一部モデルのインジケータは IP65
• 対応プラットフォーム寸法：1200 × 1000 mm から 2500 × 1500 mm（秤モデルにより異なる）
• 測定領域：パレットおよび大型貨物で最大260 × 260 × 260 cm
• 視覚記録：測定ごとにカラー画像、マルチカメラで最大5枚/対象まで対応
