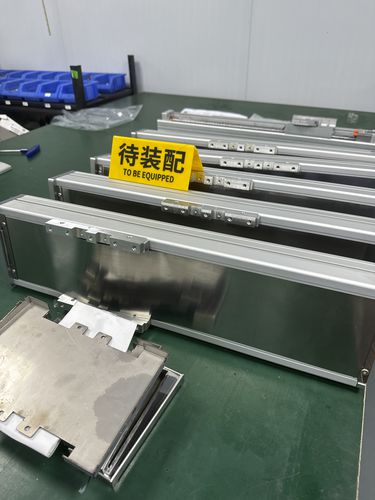

ボールねじリニアモジュール JTH12アルミニウム製フレームガイド単軸
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ボールねじ
- その他の特徴
- アルミニウム製フレーム, ガイド
- 軸の数
- XY軸, XYZ軸, 単軸
- その他の特徴
- コンパクト, モジュール式, 医療産業用, 食品産業用, 保護カバー付き, オ－プンフレーム, ダブルサポート, 溶接用途
- ストローク
最大: 1,400 mm
(55.118 in)最少: 50 mm
(1.969 in)- 線速度
最大: 1,200 mm/min
(0.8 in/s)
詳細
追加情報
幅(mm) - 122
最大積載量(kg) - 60
特徴
高負荷容量高剛性高精度
適用シーン
搬送把持ワーク位置決め
適した産業
太陽エネルギー装置半導体装置TFT-LCD液晶パネル
繰り返し精度(mm)
-
±0.01
ボールねじ(mm)
-
5/10/20/32
最高回転数(mm/s)
-
250/500/1000/1600
最大可搬質量(kg)
-
60/40/25/10
垂直方向最大積載量(kg)
-
18/14/5
定格推力(N)
-
1388/694/433/347
ACサーボモータ出力(W)
-
400
ボールねじ(mm)
-
C7 16/20
高剛性リニアガイド(mm)
-
W15xH12.5
カップリング(mm)
-
10x11/14
ホームセンサー（外側）
-
EE-SX672(NPN)
ホームセンサー(内蔵)
-
EE-SX674(NPN)
製品名
-
リニアモータモジュール
特徴
-
高精度、高剛性、高負荷容量
適用シーン
-
ワークの位置決め、把持、搬送
適した産業
-
TFT-LCD液晶パネル、半導体装置、太陽エネルギー装置
幅(mm)
-
122
---
