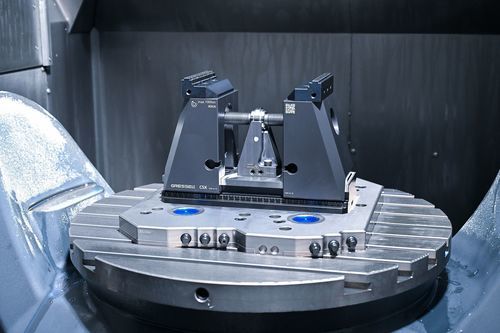

工作機械用バイス C5X

5軸工作機械モジュール式5軸

製品概要 GRESSEL C5X セントリッククランプは、最新の5軸CNC加工の要件に対応して設計されています。コンパクトな設計、高い締め付け力、優れたアクセス性により、パレット自動化の有無を問わず5軸マシンに適しています。C5Xはすべての GRESSEL 2.0 システムジョーに対応し、用途に応じた把持ソリューションを実現します。大きな基本締め代とクイックチェンジスピンドルシステムにより、締め付け範囲の迅速な調整が可能です。

主な利点

• 優れたアクセス性：高支持ジョーと対称設計により、コンソール不要で全方向からの衝突のない加工が可能です。
• モジュラー設計：3つの高さ（S/M/L）と複数の基底長さにより、構成可能な締め付け範囲を提供します。
• ジョーのクイックチェンジ：ジョーはわずか2本のネジで数秒で交換可能です。
• 高い締め付け力：最大40 kNで、予備締めなしに柔軟かつ精密で再現性のある締め付けを実現します。
• スピンドルの迅速な交換・延長：クイックチェンジスピンドルにより、締め付け範囲の柔軟な変更が容易です。

互換性とモジュール性 C5X センタクランプは、すべての GRESSEL 2.0 システムジョーを使用できます。包括的な C2.0 ジョープログラムと大規模なジョー構成キットにより、リバーシブルジョーやプリズマティックジョーなど、用途に応じたグリップソリューションを提供します。ジョーのクイックチェンジとクイックチェンジスピンドルにより、再構成が容易です。

取付けと位置決め C5X は機械取り付け用に標準化された固定バリエーションを備えています。位置合わせと締め付けは、GRESSEL のゼロポイントクランプシステム gredoc や SCHUNK VERO‑S の位置決めバリエーションでも行えます。追加の位置決め・固定用穴は要望に応じて供給可能です。取付オプション：位置決めねじ、精密スライドブロック、クランプクロー、ゼロポイントシステムへの統合。

提供バージョン C5X は3つの高さ（S / M / L）および複数の基底長さで提供されます。代表的なバージョン：

• C5X-S (H = 142 mm)
• C5X-M (H = 181 mm)
• C5X-L (H = 252 mm)

表 — 主要データ一覧 サイズ | クランプ力 | 寸法（本体） | 重量
C5X-S L-320 mm | 0 – 40 kN | 320 x 125 x 142 mm | 26.1 kg
C5X-M L-320 mm | 0 – 40 kN | 320 x 125 x 181 mm | 32 kg
C5X-L L-320 mm | 0 – 40 kN | 320 x 125 x 252 mm | 42.6 kg
C5X-S L-400 mm | 0 – 40 kN | 400 x 125 x 142 mm | 29 kg
C5X-M L-400 mm | 0 – 40 kN | 400 x 125 x 181 mm | 35 kg
C5X-L L-400 mm | 0 – 40 kN | 400 x 125 x 252 mm | 45.5 kg
C5X-S L-500 mm | 0 – 40 kN | 500 x 125 x 142 mm | 32.5 kg
C5X-M L-500 mm | 0 – 40 kN | 500 x 125 x 181 mm | 38.5 kg
C5X-L L-500 mm | 0 – 40 kN | 500 x 125 x 252 mm | 49 kg
C5X-S L-600 mm | 0 – 40 kN | 600 x 125 x 142 mm | 36 kg
C5X-M L-600 mm | 0 – 40 kN | 600 x 125 x 181 mm | 42 kg
C5X-L L-600 mm | 0 – 40 kN | 600 x 125 x 252 mm | 52.5 kg
C5X-S L-800 mm | 0 – 40 kN | 800 x 125 x 142 mm | 43.2 kg
C5X-M L-800 mm | 0 – 40 kN | 800 x 125 x 181 mm | 49.1 kg
C5X-L L-800 mm | 0 – 40 kN | 800 x 125 x 252 mm | 59.7 kg

用途 C5X は5軸加工（OP10）およびパレット自動化環境を想定して設計され、5面・5軸の複雑な加工に対して衝突のないアクセスを提供します。高支持ジョーと対称設計により、追加のコンソールなしでの加工が可能です。

技術仕様

• モデルファミリ：C5X（5軸用セントリッククランプバイス）
• 締め付け力：0 – 40 kN（最大）
• 基本締め代（大）：120 mm
• 利用可能な高さ：H = 142 mm (S), 181 mm (M), 252 mm (L)
• 利用可能な基底長さ：L = 320, 400, 500, 600, 800 mm
• ジョー互換性：GRESSEL 2.0 システムジョー（C2.0 プログラム）— リバーシブルジョー、プリズマティックジョー等
• ジョーのクイックチェンジ：ジョーは2本のネジで取り外し可能
• クイックチェンジスピンドル：迅速な変換とスピンドル延長が可能
• 上部取付スピンドル：締め付け力がワークに直接作用
• 取付オプション：標準化された機械取付バリエーション；位置決めねじ、精密スライドブロック、クランプクロー；GRESSEL gredoc ゼロポイントクランプとの統合オプション
• 重量と寸法：上記表を参照
• 典型的用途：産業用5軸CNC加工およびパレット自動化
