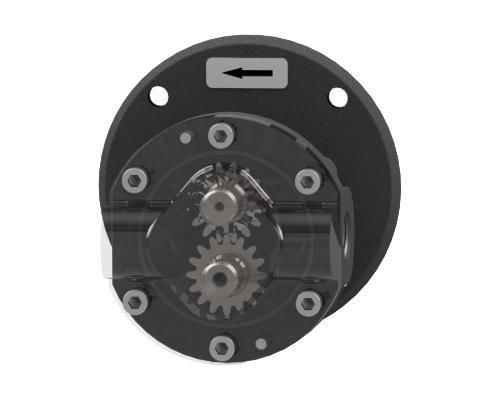

油圧ギヤポンプ FL-MZ

外接ギア内歯車電動

概要
BEKA FL-MZ シリーズは、十分な潤滑性を持つ油および油系潤滑剤を供給するための歯車ポンプです。FL（フランジ）、U（フット）、MZ（モータ）などのバリエーションを含み、産業用の潤滑・移送用途に使用されます。

設計と適合性
危険場所対応のATEX認証取得。設置スペースを抑え保守性を高めるコンパクトで堅牢な構造。MZは水平・垂直の構造を選択可能で、水平型はタンクや機械に直接取付け可能、エンジンオイルパン等から最大1 mまで吸い上げ可能です。

シリーズ別

• FL：フランジ取付け型。カップリングによる機械の直接駆動（工作機械、コンプレッサ、加圧ポンプ等）向け。時計/反時計回り対応、必要に応じて回転方向に依らない一定の吐出方向オプションあり。
• U：フット取付け型。フランジ型と同等の機能で取付け位置が異なる構成。
• MZ：モータポンプ。水平・垂直構造。水平型はタンク直付けや機械取付けが可能で、吸入高は最大1 m。

ギアタイプ
外歯車式および内歯車式を用意。内歯車式は高圧（最大100 bar）に対応し、音圧レベルが低い。外歯車式も低騒音で広い流量範囲に適応。

技術データ
動作原理 | 外歯車ポンプ | 内歯車ポンプ
吐出口数 | 1 | 1
FL ポンプ流量 | 0.06–65 l/min | 4–32 l/min
U ポンプ流量 | 1–65 l/min | 4–32 l/min
MZ ポンプ流量 | 0.06–65 l/min | 4–32 l/min
潤滑剤 | 油 | 油
使用温度 | -20 ～ +80 °C (-4 ～ 176 °F) | -5 ～ +0 °C (23 ～ 158 °F)
使用圧力 | 最大 30 / 35 / 40 bar (435 / 507 / 580 psi) | 最大 100 bar (1450 psi)
電源電圧 | 230 / 400 V DC
保護等級 | IP55

特長 / 技術仕様

• シリーズ名：BEKA FL-MZ（FL、U、MZ）
• ギア方式：外歯車式および内歯車式
• 吐出口数：1
• 流量範囲：FL & MZ 0.06–65 l/min（外歯車）；U 1–65 l/min（外歯車）；内歯車 4–32 l/min
• 対応潤滑剤：油および油系潤滑剤
• 使用温度・圧力は上記参照
• 電源：230 / 400 V DC、保護等級 IP55
• 危険場所向けATEX認証
• コンパクト設計；FL（フランジ）、U（フット）、MZ（モータ）取付け；MZは水平／垂直仕様；水平MZは最大1 mの吸入能力
