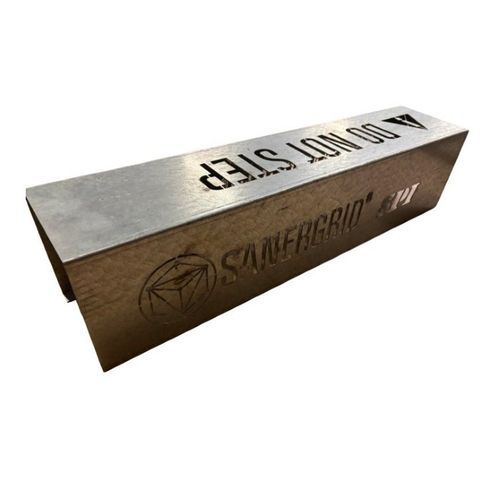

カートリッジ式フィルターハウジング BRAD® 600

炭化水素用オイルスチール製

概要
BRAD® 600 は、PETRO-PIPE® SPI のフィルターカートリッジおよびプレフィルターへの誤った衝撃リスクを低減するために設計された機械的保護カバーです。フィルターを保護し、シール性および流体性能を維持し、変圧器の受け皿、貯留槽、太陽光発電スキッド、BESS 周辺での運用および保守作業の安全性を高めます。

BRAD® 600 の説明

• 亜鉛めっき鋼（Z275）製カバー：屋外使用を想定した耐環境性のある設計。
• レーザー切断および曲げ加工による製造：現場での使用条件に適した精密で堅牢な構造を実現する工程。
• SANERGRID® 独自設計：ねじ、溶接、接着剤、可動部品を用いない設計で、取り付けや機械的保持を容易にします。
• 側方・垂直・横方向の荷重、偶発的な衝撃、および強風による力に対する耐性を備えた構造。
• 受け皿、コンクリートピット、太陽光スキッドの改造を必要としない、迅速で汎用的な取り付け。
• ろ過システムの水力学的挙動を損なわず、カートリッジの直接的な紫外線曝露を抑える設計。

適用分野

• 変圧器の受け皿に設置されたろ過キットの保護（絶縁油または他の炭化水素液体）。
• 太陽光発電設備およびPETRO-PIPE®ろ過スキッド。
• BESS（Battery Energy Storage Systems）やフィルターの機械的保護が必要なコンクリートピット。

機能と利点

• フィルターカートリッジおよびプレフィルターのPVCネジ付きヘッド破損リスクを低減。
• ろ過システムのシール性を維持。
• ろ過装置の流体性能を保持。
• 保守作業や設備周辺での頻繁な通路における安全性を確保。

設置方法

• ろ過キットに挿入できるように、カバーの縁を軽く広げます。
• BRAD® をエルボとプレフィルターの間に配置します。キット上で保持されます。
• PETRO-PIPE® SPI フィルターを備えた新規設備への設置、または既設設備の改造なしでの取り付けが可能です。

保守

• 保守は少なめで、定期的な目視点検を推奨します。

付属品とオプション

• BRAD® 系列は保護するカートリッジの種類に応じて展開（例：PETRO-PIT® および PETRO-PIPE® 系列に対応するリファレンス）。
• リファレンス例：BRAD 400（PETRO-PIT® 用）、BRAD 600（PETRO-PIPE® 用）。
• 特定の構成に合わせたカスタム製作（BRAD SP）も可能。

仕様 / 技術データ

• 重量：6.6 kg
• 寸法（L × W × H）：660 × 210 × 210 mm
• 使用条件：屋外、屋内
• 材質：鋼（亜鉛めっき Z275）
• 対象ろ過：絶縁油、炭化水素
• 製造工程：レーザー切断および曲げ加工
• 設計：ねじなし、溶接なし、可動部品なし（側方・垂直・横方向の荷重に耐性あり）
