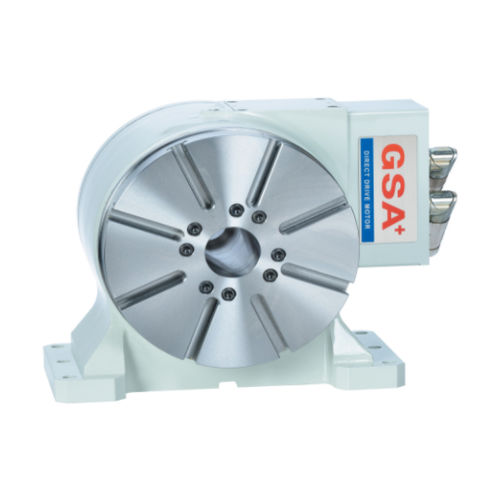

高速度
高剛性
ノンバックラッシュ
中心高 - 110 - 135 - 160
貫穿孔徑 - ø20 H7 - ø55 H7 - ø54 H7
T型槽寬 - 12 H7 - 12 H7 - 12 H7
底面導槽寬 - 14 H7 - 18 H7 - 18 H7
空壓剎車力(5kg/cm²) - 97 - 180 - N
油壓剎車力(20kg/cm²) - 389 - N - 600
最大工件負載 - 30 - 60 - 130
最大傾覆負載 - 120 - 320 - 600
光學尺 - HEIDENHAIN-ECA80 - HEIDENHAIN-ECA80 - HEIDENHAIN-ECA70
最小分割單位 - 0.001° - 0.001° - 0.001°
分割精度 - 20" - 20" - 20"
重複精度 - 4" - 4" - 4"
冷卻方式 - NATURE - NATURE - NATURE
使用電壓 (三相) - 220 - 220 - 220
馬達額定/最大扭力 - 28/83 - 47/120 - 93/230
額定/最大轉速 - 150/250 - 120/200 - 120/200
總重 - 50 - 68 - 105
