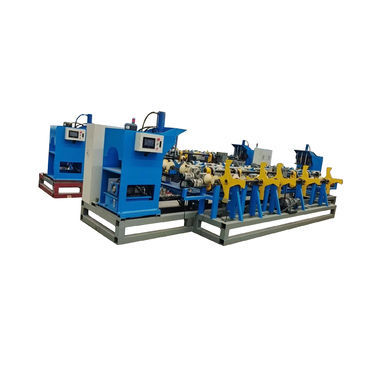

自動グルービングマシン

パイプ用

ダブルヘッド2ステーションヘッド自動溝入れ機は、当社が先進的な技術で開発・生産した新世代のパイプ用自動溝入れ機です。 1.モデル4ヘッド自動ノッチングマシン 2.加工可能なベースパイプ仕様DN25-DN300、長さ3-6m、厚さ8mm以下； 3.装置の定格出力は19KW； 4.全体の寸法長さ9m×幅6m×高さ2.5m 5.処理効率：異なるパイプ径に応じて、2本を約30秒で処理できます； 1.供給モーターは供給プレートを駆動し、パイプを材料ラックから最初の所定のロングステーションに移動させます； 2.パイプラインの左右のプリセット長さを調整する； 3.チェーン移動機構がパイプを第一ノッチングステーションに移動させ、ノッチングを行う。パイプはノッチングヘッドの指定位置まで送られ、ローラーシリンダーが下降し、ヘッドシリンダーが指定位置まで下降する；モーターがローレット車とパイプを一緒に回転させ、オイルシリンダーが下降し続け、溝押しが完了する。同時に、第2グループのパイプは送り続けられ、長さが固定される； 4.第1ステーションが終了すると、チェーン移動機構が作動し、2本のパイプは第2所定長ステーションに移動し、第2グループのパイプは溝加工のために第1加圧ステーションに移動する； 5.チェーン移動機構が作動し、2本のパイプを第2の溝加工用加圧ステーションに移動させる； 6.サイクル動作；
