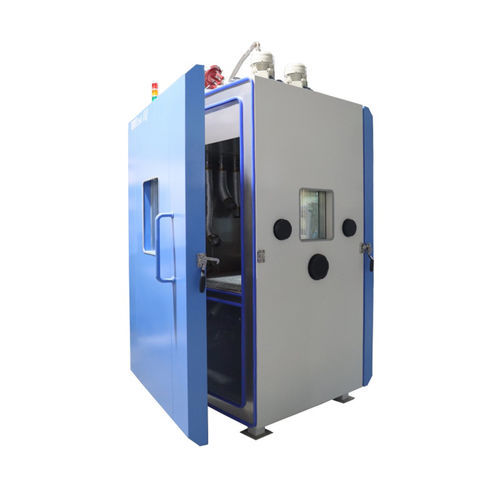

温度調整チャンバー CN201520670413.0湿度温度振動
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 気候
- 制御パラメータ
- 温度, 湿度
- 試験の種類
- 応力, 振動, HALT
- 製品応用
- 半導体用
- 応用分野
- 品質管理用
- 保護レベル
- 耐腐食性
- その他の特徴
- 加速
- ボリューム
最少: 215 l
(56.8 gal)最大: 1,100 l
(290.59 gal)- 温度
最少: -100 °C
(-148 °F)最大: 200 °C
(392 °F)- パワー
27,000 W, 32,000 W, 48,000 W, 64,000 W, 83,000 W
- 内幅
610 mm, 670 mm, 760 mm, 914 mm, 1,070 mm
(24.02 in, 26.38 in, 29.92 in, 35.98 in, 42.13 in)- 内長
580 mm, 670 mm, 760 mm, 914 mm, 965 mm
(22.83 in, 26.38 in, 29.92 in, 35.98 in, 37.99 in)- 内部奥行
610 mm, 700 mm, 760 mm, 914 mm, 1,070 mm
(24.02 in, 27.56 in, 29.92 in, 35.98 in, 42.13 in)- 外幅
1,330 mm, 1,570 mm, 1,730 mm, 1,886 mm
(52.4 in, 61.8 in, 68.1 in, 74.3 in)- 外高
1,300 mm, 2,030 mm, 2,185 mm, 2,440 mm
(51.18 in, 79.92 in, 86.02 in, 96.06 in)- 外部奥行
910 mm, 1,060 mm, 1,214 mm, 1,370 mm, 2,370 mm
(35.83 in, 41.73 in, 47.8 in, 53.94 in, 93.31 in)
詳細
ストレステストのための温度と振動を組み合わせる規格MIL-STD、ISO、NASACapacity：215〜1100L（カスタマイズ可能）温度範囲：-100〜+200℃一貫性：≤20％（業界標準よりも高い）加熱および冷却速度（平均）：100℃/分振動周波数範囲：5〜10,000Hz振動範囲：5〜100GRMSVibrationオーバーシュート：≤2GRMsPatent番号：CN201520670413.0急速温度サイクル：多軸振動：多軸振動：空気圧振動（6自由度）と電気力学的振動を組み合わせ、マルチストレス加速寿命試験停止シミュレーションを実現。精密制御：停止プロセス±0.5℃の温度均一性とリアルタイムモニタリング：ユーザー定義の応力プロトコル（ステップ応力、ドエル時間）をサポート：耐腐食性材料による堅牢な構造試験規格軍事規格（MIL-STD）：MIL-STD-810、MIL-STD-883、MIL-STD-202、MIL-STD-750航空宇宙および衛星規格：RTCA DO-160、NASA GSFC-STD-7000、ECSS-Q-ST-30、AIAA S-114自動車産業規格：IEC 60068、ISO 16750、SAE J1211、OEM固有規格（Ford WARR、GM GMW 3172、Volkswagen TL 82066）エレクトロニクス業界規格：IPC-9592、JEDEC JESD22、Telcordia GR-468-CORE、IEC 60749一般国際規格：IEC 60068-3-1、IEEE 1624追加オプション信頼性試験：電子機器、自動車部品、航空宇宙システム、医療機器向けの高加速ストレススクリーニング試験：設計上の弱点や製造上の欠陥を特定します：大量生産におけるHASS（Highly Accelerated Stress Screening）による製品の堅牢性の確保：過酷な条件下（温度、振動、湿度）で製品の寿命を検証します。技術仕様シリアル番号容量（m3 ）0.2150.3140.4390.7641.11ModelHALT HASS ChambersΕΤΗ2-410ΕΤΗ2-510ETH2-610ETH2-760ΕTH2-9102内寸（WxHxD mm）610x580x610670x670x700760x760x760914x914x9141070x965x10703外寸（WxHxD mm）1570x2030x9101330x1300x23701570x2030x10601730x2185x12141886x2440x13704温度範囲100～+200℃5加熱・冷却速度（平均）100℃/分（オプションで30℃/分～70℃/分まで標準対応）6テーブル寸法（mm）410×410510×510610×610760×760910×9107振動加速度（Grms）≧100g（無負荷状態）8振動周波数範囲5～10、000Hz9Vibration range5 to 100GRMS10Vibration Overshoot≤2GRMs11Max.負荷（kg） 4055709515012 アクチュエーター（pcs） 34691313 液体窒素の消費 25~60L/min （液体窒素圧力 at 2.8~3.5Bar）14圧縮空気消費量400L/min400L/min990L/min1130L/min1950L/min空気圧7Bar15ウィンドウ(個)1122216ビューイングウィンドウ寸法WxD(mm)300x300x300x360380x480380x52017ドア(個)1122218振動モニタリング製品の振動をリアルタイムでモニタリングするユーザーのための2つの振動チャンネル。加速度応答スペクトルの解析19電源AC380V三相5線式50/60Hz20電気サービス電力( KW )2732486483電流( A )50508615017521重量(kg)4104208601133181422※1振動台が高位置の場合、低位置の場合※2機種は参考です。容量:215～1100L(カスタマイズ可能)温度範囲:-100～+200℃安定性:20%以下(業界標準より高い)加熱・冷却速度(平均)：100℃/分振動周波数範囲：5〜10,000Hz振動範囲：5〜100GRMSVibrationオーバーシュート：≤2GRMsPatent番号：CN201520670413.0
---
