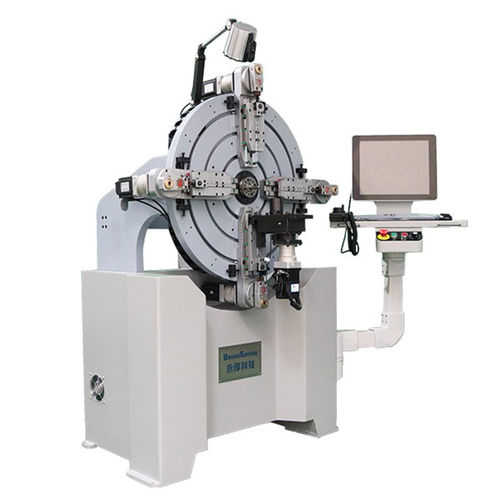

ワイヤー巻取り器 UN-650

モジュール

1.機械の6軸は、ワイヤー送り軸、巻取り軸、整列軸、アーム軸（4軸）である。成形部分はアーム軸によって完成される。各軸は独立しており、相互に関連している。 2.独立した線材供給装置により、単線・多線の線材供給、任意の長さの線材供給が可能。 3.コア回転装置は基板の後方にあり、サーボは別々に制御され、360度の正逆回転を実現できる。 4.巻軸はアーム軸に直接取り付けられ、2組のサーボ同期制御がある。正逆巻、密巻、可変ピッチ巻が実現でき、単層巻、多層巻、単純巻が実現できる。 5.輸入されたサーボ、輸入された惑星の減力剤ドライブ、高い連続した精密を採用して下さい 6.制御システムの高い知性モジュールは自動的に欠陥コードを発生できます。 技術的な変数 ワイヤー直径 エナメル丸線：Φ0.5-3.0mm 平らな銅線≤ 30mm2 2.0MM≦W≦12.0MM 0.3MM≦T≦5.0MM 軸 6 ワイヤー供給範囲 0.1~N+1 ケーブル高さ ≤60mm 自由軸作業長さ ≤60mm ワイヤー送りサーボ 2.7kw 巻軸サーボ 1.0kw アーム軸サーボ 1.0KW*4 L*W*H 1500*1250*1700 （mm） 重量 900KG
