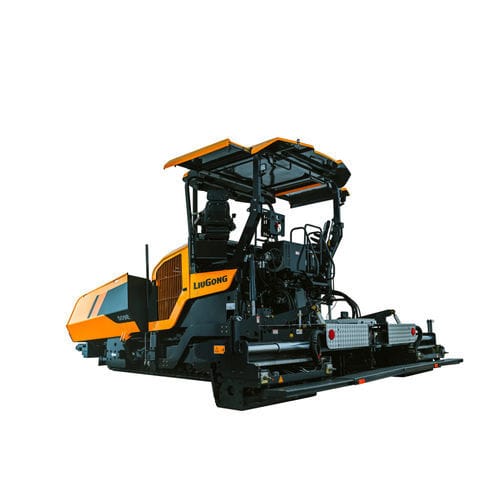

アスファルト舗装機 509E

クローラー式車両用建設機械用

製品説明

• CAN（インテリジェントデジタル制御）により、敷設パラメータの設定と監視が可能で、オペレーターフィードバックと安定した仕上がりを実現します。
• 2つの油圧コンベアによる自動レベリングで、スクリード上の材料分配を均一化します。
• 16 tの大型ホッパーは衝撃を抑える配置となっており、スムーズな供給を可能にします。
• ECOモードを備えた高効率パワートレインにより、燃料消費を削減し、運用コストを低減します（条件により約12%の削減可能性）。

主な仕様（概要）
運転質量：27,300 kg
定格出力：169 kW（227 hp / 230 ps）@ 2,000 rpm
敷設幅範囲：2.5–9.5 m（機械式） / 3–9 m（油圧式）
理論生産性：1000 t/h
ホッパー容量：16 t
最大敷設厚：500 mm
平滑性：≤2 mm（3 mあたり）
燃料タンク容量：350 L
全長：7,350–7,560 mm（構成により変動）
全幅：3,540 mm
全高：3,960 mm
走行速度：0–4 km/h
敷設速度：0–18 m/min
登坂能力：20%

油圧 — 技術仕様
敷設幅範囲：3–9 m
理論生産性：1000 t/h
エンジン型式：Cummins B7
敷設速度：0–18 m/min
ホッパー容量：16 t
平滑性：≤2 mm（3 mあたり）
タンパー周波数：0–30 Hz
後部タンパー振幅：5 mm
クラウン調整：-1~4%
敷設密度（アスファルト/安定処理土）：≥80%
全長：7,560 mm
全高：3,960 mm
最大敷設厚：500 mm
運転質量：27.3 t
定格出力：169 kW（227 hp / 230 ps）@ 2,000 rpm
走行速度：0–4 km/h
登坂能力：20%
タンパー形式：シングルタンパー
振動周波数：0–45 Hz
敷設密度（アスファルト）：≥90%
燃料タンク容量：350 L
全幅：3,540 mm

機械 — 技術仕様
敷設幅範囲：2.5–9.5 m
理論生産性：1000 t/h
エンジン型式：Cummins B7
敷設速度：0–18 m/min
ホッパー容量：16 t
平滑性：≤2 mm（3 mあたり）
タンパー周波数：0–30 Hz
後部タンパー振幅：3/5/6/7/8/9 mm
クラウン調整：-1~4%
敷設密度（アスファルト/安定処理土）：≥80%
全長：7,350 mm
全高：3,960 mm
最大敷設厚：500 mm
運転質量：22.3 t
定格出力：169 kW（227 hp / 230 ps）@ 2,000 rpm
走行速度：0–4 km/h
登坂能力：20%
タンパー形式：ダブルタンパー
前部タンパー振幅：0/3/6/8.5/12 mm
振動周波数：1–45 Hz
敷設密度（アスファルト）：≥90%
燃料タンク容量：350 L
全幅：3,540 mm

技術仕様一覧

• 型式：509E
• ブランド：LiuGong
• 運転質量：27,300 kg
• 定格出力：169 kW（227 hp / 230 ps）@ 2,000 rpm
• 敷設幅範囲：2.5–9.5 m（機械式） / 3–9 m（油圧式）
• 理論生産性：1000 t/h
• ホッパー容量：16 t
• 最大敷設厚：500 mm
• 平滑性：≤2 mm（3 mあたり）
• 燃料タンク容量：350 L
• 全長：7,350–7,560 mm（構成により変動）
• 全幅：3,540 mm
• 全高：3,960 mm
• 走行速度：0–4 km/h
• 敷設速度：0–18 m/min
• 登坂能力：20%
• タンパー形式：シングル（油圧）またはダブル（機械式）
• 振動 / タンパー周波数：技術表参照（0–45 Hz / 1–45 Hz；タンパー 0–30 Hz）
