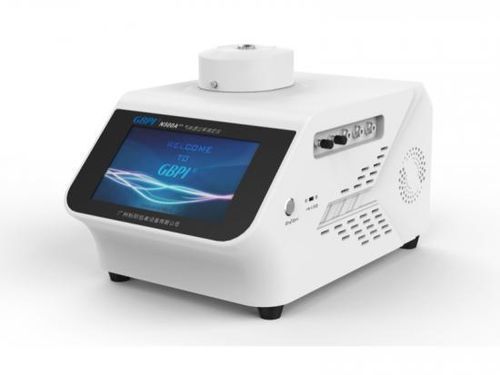

ガス透過率試験機 N500A 2.0

酸素透過率梱包用フィルム用

製品紹介
N500A 2.0 は、機械、電子、ソフトウェアを統合した研究室用ガス透過率試験装置で、フィルム、シート、金属箔および各種容器のガス透過量を定量測定するための装置です。O2、CO2、N2、空気などを用いたボトル、バッグ、缶、箱などの包装試験に対応します。

試験原理
差圧法に基づいて設計されています。試料を上室と下室の間に設置し、真空ポンプで気路を排気した後、上室に一定圧の基準ガスを導入します。圧力差によりガスが試料を通過し、下室の圧力変化から透過量を算出します。

適用規格
GB/T 1038.1; ISO 2556; ISO 15105-1; ASTM D1434; JIS K7126-1; YBB 00082003

特徴

• 特許コア技術による高精度測定
  • シリコンピエゾ抵抗チップ搭載の高精度真空センサー（温度補償付）、フルスケールドリフト約0.01% 読取/°C、再現性 ≤±0.2% FS。
• 圧力差自動維持機能（設定可）と高分解能圧力センサー（0.01 Pa）。
• 半導体冷却板による双方向自動温度制御、精度 0.1°C。
• 最終真空度 0.05 Pa 程度の高信頼性真空ポンプ、駆動効率向上と低騒音。
• 新型空気回路および自動クランプによる迅速で再現性のあるシール。
• 0.01～25000 cm³/(m²·24h·0.1MPa) の広い測定範囲、ボトル・バッグ・容器用のオプション対応。
• ソフトウェアによる解析モジュール（透過率、透過係数、拡散係数、溶解係数）、温度依存フィッティング、高圧試験（0–300 kPa）オプション。
• ワンキー自動測定、透過量・温度・上室/下室圧力・圧力差のリアルタイム表示、データ出力と電子署名対応。
• 国家標準試薬による校正サービスで検査データのトレーサビリティを確保。

用途
フィルム: PP/PET/PE/PVC/BOPP/CPP、複合・共押出フィルム、蒸着・アルミ箔、PLA/PBAT/PBS 等の生分解性フィルムなど。
シート: 医療用硬質シート（PP/PVC/PTP 等）、金属複合シート、ゴムシート等。
紙・段ボール: コート紙、シリコン紙、アルミ蒸着紙、紙–プラスチック複合。
医療パッチ・衛生用品: 医療用パッチ、温感パッチ、生理用ナプキン等。
包装: 飲料・油のボトル、Tetra Pak、真空袋、三ピース缶、化粧品包装、チューブ、ヨーグルトカップ等。
ガス: O2、CO2、N2、空気、He 等。

仕様

• 測定範囲: 0.01–25000 cm³/(m²·24h·0.1MPa)
• 分解能: 0.0001 cm³/(m²·24h·0.1MPa)
• 温度制御範囲: 15–60 °C
• 温度精度: ±0.1 °C
• 真空精度: 指示値 ±0.2%
• 最終真空度: ≤10 Pa
• 真空分解能: 0.01 Pa
• 試験圧力: 0.1 MPa
• 試験ガス: O2, CO2, N2 等
• 透過面積: 50.24 cm²
• 試料寸法: Φ110 mm
• 試料厚さ: ≤2 mm
• 試験数: 1 点
• 外形寸法: 380 × 585 × 345 mm
• 空気圧: ≥0.3 MPa
• 消費電力: 450 W
• 電源: AC 220 V, 50 Hz
