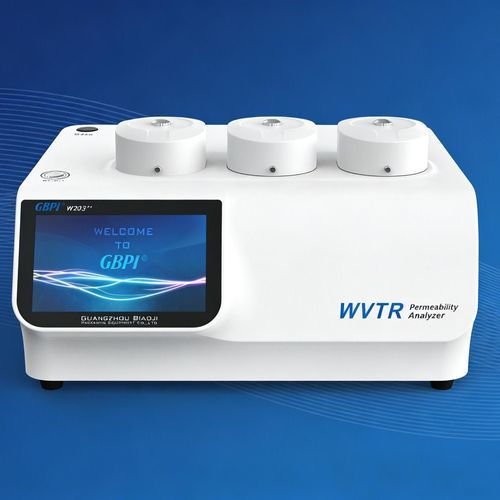

水蒸気透過率試験機 W203 2.0

センサー用エレクトロニクス産業用実験用

製品紹介
W203 2.0は電解式試験原理に基づき開発され、GB/T 21529、ISO 15106-3等の国際規格に準拠して設計・製造されています。制御された温度・湿度下で試料の水蒸気透過率（WVTR）を測定し、ディスプレイ、太陽電池、チップ封止、医薬品、食品包装などのバリア材料向けに適しています。

試験原理
W203 2.0は電解法を採用しています。前処理した試料を湿側と乾側に分けて装着し、湿側に加湿した窒素、乾側に乾燥窒素（搬送ガス）を一定流量で供給します。試料を透過した水蒸気は乾燥窒素により電解センサーへ運ばれ、センサーの電気信号からWVTRを算出します。

対応規格

• 中国薬局方 2025 法4010
• GB/T 21529-2008
• ISO 15106-3
• DIN 53122-2
• YBB 00092003-2015
• ASTM F3299
• JIS K7129-3

技術仕様
測定範囲: 0.001 ~ 40 g/(m²·24h)（フィルム・シート）
分解能: 0.0001 g/(m²·24h)
温度範囲: 15 ~ 45 °C
温度精度: ±0.1 °C
湿度範囲: 5 ~ 90%RH
湿度精度: ±1%RH
試験面積: 50.24 cm²
試料寸法: Ø100 mm
試験室数: 3チャンネル（独立データ）

主な特徴

• 電子機器、太陽電池、ディスプレイ向けの超低WVTR測定に対応する高感度電解センサー。
• ワンキーロックの自動空気圧クランプで安定したシールを実現。
• ±0.1 °C、±1%RHの高精度温湿度制御。
• スループット向上のための独立3試験室。
• 11.6インチHDタッチスクリーンでリアルタイム試験曲線を表示。
• 監査証跡、多段階ユーザー権限、GMP準拠のインテリジェントOS。
• 国家標準物質による校正でトレーサブルかつ信頼性の高い測定データを提供。

用途

• ディスプレイ材料: LCDシール材、SiNxパッシベーション膜、改質PET等。
• チップ封止: FR-4、BT樹脂、PI基板、ABF膜、セラミック基板。
• 太陽材料: バックシート、ブチル膜、ALD Al2O3、EVA/POE膜。
• 包装部品: 医薬用チューブ、BFSボトル、輸液チューブ、容器。
• 医薬・食品: 医療・食品用途の超バリアフィルム・包装。

製品データ

• Brand: GBPI
• Model: W203 2.0
• 製品原産地: CHINA
• 測定範囲: 0.001 ~ 40 g/(m²·24h)
• 分解能: 0.0001 g/(m²·24h)
• 温度範囲/精度: 15 ~ 45 °C / ±0.1 °C
• 湿度範囲/精度: 5 ~ 90%RH / ±1%RH
• 試験面積: 50.24 cm²
• 試料寸法: Ø100 mm
• 試験室数: 3チャンネル（独立データ）
