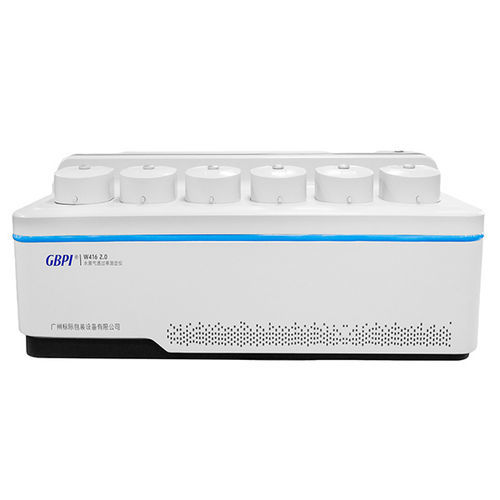

水蒸気透過率試験機 W416 2.0

センサー用製薬用エレクトロニクス産業用

製品紹介
W416 2.0 水蒸気透過率試験機は、GB/T 26253、ASTM F1249および国際規格に準拠して開発された高精度試験装置です。特許取得済みの赤外線湿度センサー技術に基づき、高・中・低バリア材料の広い測定レンジのWVTR測定を実現します。フィルム、シート、紙、包装材など、食品、製薬、医療機器、日用化学品、太陽電池、電子分野で広く使用され、包装業界のオフラインおよびオンライン試験に適しています。

試験原理
前処理した試料を試験室に固定し、湿側と乾側に分けます。湿室には圧縮空気、乾室には一定流量の乾燥窒素（搬送ガス）を流します。湿度勾配により水蒸気が乾室へ透過し、搬送されて赤外線センサーに到達します。センサーの電気信号からWVTR値を算出します。

準拠規格

• ISO 15106-2
• ISO 21760-1
• ASTM F1249
• GB/T 26253
• JIS K7129-2
• 中国薬局方 4010
• YBB 00092003

主な仕様
Item | Value
測定範囲 | 0.002 ~ 100 g/(m²·24h)
再現性 | 0.005または2%（大きい方）
分解能 | 0.0001 g/(m²·24h)
温度範囲 | 15 ~ 45 °C
温度精度 | ±0.1 °C
湿度範囲 | 5 ~ 90 %RH、100 %RH
湿度精度 | ±1 %RH
試験面積 | 50.24 cm²
試料寸法 | Φ100 mm
試料厚さ | ≤ 3 mm
試験チャンバー | 6チャネル（独立データ）

主要な特徴

• 特許取得の高精度赤外線湿度センサーにより、高い安定性と0.0001 g/(m²·24h)の分解能を実現。
• 自動空圧制御システム、ワンタッチでの試料固定、優れたシール性と簡単な操作。
• 温湿度の精密制御：±0.1 °C、±1 %RHにより安定した試験データを提供。
• 6つの独立試験チャンネルにより高スループット測定が可能。
• WVTR-時間、温度-時間、湿度-時間、流量-時間、電圧-時間の5曲線をリアルタイム表示。
• 監査証跡と多段階ユーザー権限を備えたインテリジェントOSでGMPに準拠。
• 国家標準物質（GBW(E)130543 / GBW(E)130544）による校正で信頼性のあるデータ。
• ラボ向けIoTプラットフォーム対応：遠隔データ管理、遠隔診断、リソースダウンロード。

適用例

• プラスチックフィルム — PET、PE、BOPP、複合フィルム、生分解性フィルム、金属蒸着フィルム等。
• シート — 医薬用硬質シート、金属複合シート、ゴムシート等。
• 紙・板紙 — コート紙、アルミ紙、紙プラ複合材等。
• 医療用パッチ — 医療用絆創膏、経皮吸収パッチ、衛生用ドレッシング等。
• 包装部材 — ボトル、チューブ、トレイ、バッグ、プラスチック容器等。

特性 / 技術仕様

• モデル: W416 2.0
• 測定範囲: 0.002 ~ 100 g/(m²·24h)
• 分解能: 0.0001 g/(m²·24h)
• 再現性: 0.005または2%（大きい方）
• 温度範囲: 15 ~ 45 °C; 精度: ±0.1 °C
• 湿度範囲: 5 ~ 90 %RH、100 %RH; 精度: ±1 %RH
• 試験面積: 50.24 cm²; 試料寸法: Φ100 mm; 試料厚さ: ≤ 3 mm
• 試験チャンバー: 6独立チャネル
• センサー: 特許取得赤外線湿度センサー
• 規格: GB/T 26253, ASTM F1249, ISO 15106-2, ISO 21760-1, JIS K7129-2, 中国薬局方 4010, YBB 00092003
