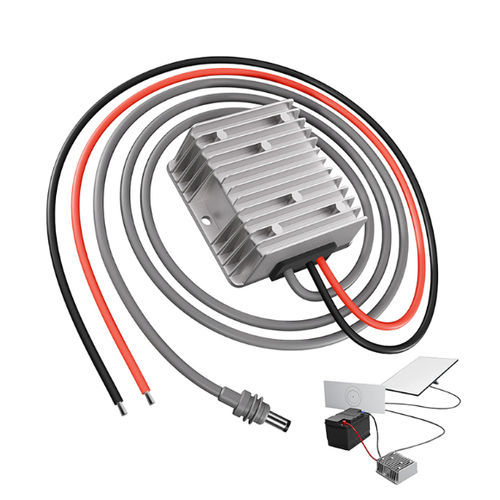

電圧増幅用DC/DC 変換器 Starlink Mini 3rd

制御非絶縁モールド

製品概要

• 入力電圧: DC 12V（動作範囲 10V–36V）
• 出力電圧: DC 57V ±0.25V
• 出力電流: 4.5 A
• 出力電力: 256.5 W
• 寸法: 74 × 74 × 32 mm — 重量: 0.26 kg
• 保護等級: IP67 — 認証: CE / FCC / RoHS

主な特長

• 高変換効率を実現する同期整流トポロジー
• 高温環境に耐える内部抵抗コンデンサフィルタと有機シリコーン封止
• チップレベルの保護機能：過熱保護および過電流保護
• 耐衝撃・耐落下・耐湿・防塵の機械的保護
• 高効率：最大96%（注：表値は90%）
• 入出力間は非絶縁設計
• IP67相当の防水仕様

設置／安全上の注意

• ラベルの極性表示に従って設置してください。＋/−を逆に接続しないでください。損傷の原因になります。
• 入力と出力を逆に接続しないでください。逆接続は焼損や取り返しのつかない損傷を招く恐れがあります。
• 接続する負荷がコンバータの最大出力（256.5 W）を超えないようにしてください。
• 保護性能と放熱を維持するため、動作温度範囲と取付け推奨を守ってください。

技術表
製品名: 12V DC to 57V DC コンバータ
サイズ: 74 × 74 × 32 mm
出力電流: 4.5 A
出力電力: 256.5 W
重量: 0.26 kg
入力電圧: DC 12V（10V–36V）
変換効率: 表の値 90% / 特性値 最大96%
出力電圧: DC 57V ±0.25V
過熱保護: 150 ℃
動作温度: -20 ℃〜85 ℃
防水等級: IP67

技術仕様

• 入力電圧範囲: DC 10V–36V（公称 12V）
• 出力電圧: DC 57V ±0.25V
• 出力電流: 4.5 A
• 出力電力: 256.5 W
• 効率: 最大96%（特性）、90%（表）
• 過熱保護閾値: 150 ℃
• 動作温度範囲: -20 ℃〜85 ℃
• 寸法: 74 × 74 × 32 mm
• 重量: 0.26 kg
• 防水性能: IP67
• 構造: 有機シリコーン封止；内部抵抗コンデンサフィルタ
• トポロジー: 同期整流；入出力非絶縁
• 保護: 過熱・過電流保護；衝撃/落下/湿気/粉塵耐性
• 認証: CE、FCC、RoHS
