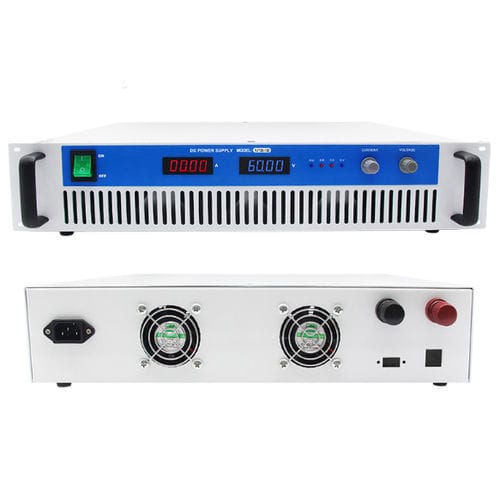

2U電源 VT-ADP30001

DC制御定電流

製品概要
VT-ADP30001は、電圧・電流可変のプログラマブル高出力直流定電源（3000W）です。広い出力レンジ、精密な制御、構成可能なインターフェースを必要とする産業・研究用途向けに設計されています。

主な仕様（概要）

• 定格出力：3000W
• 出力電圧：0–3000V DC
• 出力電流（基本）：0–1A（高電流オプションあり）
• 入力：AC110V/220V/380V ±10%、50Hz/60Hz
• 電圧安定度：≤0.3% + 10mV
• 負荷安定度：≤0.5% + 30mV
• リップル＆ノイズ：≤0.5% + 10mVrms
• 保護機能：OVP、OLP、OTP

用途

• 産業制御：モーター試験、DCモーターコントローラ、オートメーションシステム
• 電気化学プロセス：電解、めっき、陽極酸化
• 電子機器のR&D・生産：部品試験、バーンイン、LED・ディスプレイ試験
• 自動車・輸送：車載電子、モーターコントローラ、照明試験
• 科学・研究：計測機器、通信機器試験

カスタマイズ範囲
プロジェクト要件に応じた構成が可能です。一般的なオプション：

• 入力：単相110VAC/220VACまたは三相380VAC
• 出力電圧：最大0–3000Vまたは指定に応じて
• 出力電流：顧客要件に応じてスケーラブル（設計により0–2000Aなど）
• 制御・通信：RS232、RS485、0–5V/0–10Vアナログ制御、4–20mA、タイミングスイッチ
• システム拡張：複数台構成や高出力向けカスタム構成（構成により最大約750kWまで）

技術仕様

• 型番：VT-ADP30001
• 入力電圧範囲：1φ AC110V±10% / 1φ AC220V±10% / 3φ AC380V±10%、50Hz/60Hz
• 出力電圧：0–3000V DC
• 出力電流：0–1A（基本）
• 出力：3000W
• 電圧安定度：≤0.3% + 10mV
• 負荷安定度：≤0.5% + 30mV
• リップル＆ノイズ：≤0.5% + 10mVrms
• 表示精度：4桁 ±1% +1カウント（10%–100%レンジ）
• 絶縁抵抗：入力-出力 ≥20MΩ；出力-筐体 ≥80MΩ
• 耐電圧：AC1500V、10mA、1分（入力-出力、入力-筐体、出力-筐体）
• 保護：内蔵O.V.P./O.L.P./O.T.P.（OTPは放熱板温度約85℃ ±5%）
• 操作：電圧/電流は10回転ポテンショメータでローカル調整；オプションでアナログ/シリアルリモート制御、リードバック
• 冷却：強制ファン冷却
• 動作環境：0℃–40℃、10%–85% RH
• 保管温度：-20℃–70℃、10%–90% RH
• 外形寸法（例 2U ラック）：483×430×90mm、質量約15.5kg
