手動式測定台 T-SHAFT MAN

軸

概要

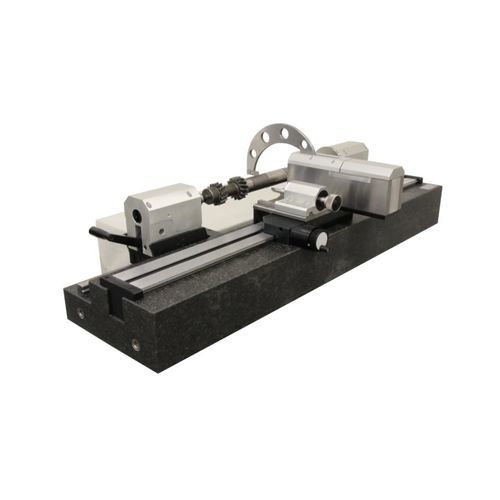

T-SHAFT MANは、工場の作業場での軸の迅速な検査向けに設計された手動測定ベンチです。径(X)および長さ(Z)の測定軸はオペレーターが位置決め・操作し、再現性は専用の機械式システムで確保されます。GM500およびGM1000の各モデルがあり、顧客仕様に応じてカスタマイズ可能です。

製品タイプ
軸用手動測定装置

技術表
T-SHAFT MAN | | GM500 | GM1000
測定範囲, 長さ Z | mm | 0-500 | 0-1000
測定範囲, 径 X | mm | 1-120 | 1-150
許容最大誤差, 長さ Z | µm | 4 + L(mm)/100 | 4 + L(mm)/100
許容最大誤差, 径 X | µm | 3 + D(mm)/100 | 3 + D(mm)/100
再現性, 長さ Z (2s) | µm | ≤4 | ≤4
再現性, 径 X | µm | ≤3 | ≤3
分解能, 長さ Z | mm | 0.001 | 0.001
分解能, 径 X | mm | 0.001 | 0.001
測定力 Z; X | N | 手動 | 手動
最大ワーク重量 | Kg | 25 | 45
本体重量 | Kg | 200 | 390

特長 / 技術仕様

• モデル: GM500（Z 0–500 mm）および GM1000（Z 0–1000 mm）
• 測定範囲（径 X）: GM500 = 1–120 mm；GM1000 = 1–150 mm
• 許容最大誤差（長さ Z）: 4 + L(mm)/100 µm（両モデル）
• 許容最大誤差（径 X）: 3 + D(mm)/100 µm（両モデル）
• 再現性（長さ Z, 2s）: ≤4 µm；再現性（径 X）: ≤3 µm
• 両軸の分解能: 0.001 mm
• Z軸およびX軸の測定力: 手動
• 最大ワーク重量: GM500 = 25 Kg；GM1000 = 45 Kg
• 本体重量: GM500 = 200 Kg；GM1000 = 390 Kg
• 作業場での高速測定向けに設計され、顧客要件に応じて構成可能
