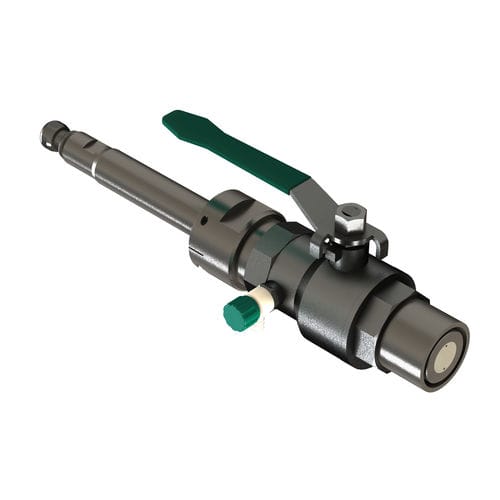

直線型速度センサ Q-Eye PSC

ドップラーステンレス製

挿入センサーには、最新のパルス・ドップラー技術を採用。断面全体の速度プロファイルを最大18個の測定セルに取り込みます。挿入センサーは、パイプに外部からしかアクセスできない場合に使用します。このセンサは、統合された圧力変換器と組み合わせて、完全なパイプまたは部分的に充填されたパイプで使用します。設置は、既存の配管に1.5インチのボールバルブを使って行います。 挿入センサーは、配管内壁と同じ高さに取り付けられているため、センサーを取り外すことなく配管を洗浄することができます。また、センサーによってフロープロファイルが変化することもありません。万が一、センサーを取り外す必要が生じた場合は、内蔵されたボールバルブにより、プロセス条件下で取り外すことができます。 技術仕様 センサー ボールバルブ付きの部分的および完全に満たされたパイプ用の速度センサー オプションでレベル測定用の圧力変換器を内蔵 周波数：1MHz レンジ - 速度: ± 5.0 m/s - レベル（圧力変換器）: 0...0.2 bar または 0...10 bar 不確かな速度。 1.5 m/s から +1.5 m/s まで ± 0.03 m/s 5.0 ～ -1.5 m/s および +1.5 ～ +5.0 m/s は読み取り値の ± 2 %。 不確かな圧力変換器。 - 直線性：0.5 % FS (0.2 bar)または0.25 % FS (10 bar) - 誤差範囲 0～50 °C: max. 1.5 % FS (0.2 bar) または 0.5 % FS (10 bar) ケーブル長: 10 m (最大80 m)を含む 材質材質：ステンレススチール 1.4301（AISI 304) 寸法 直径：38 mm (1.5")
