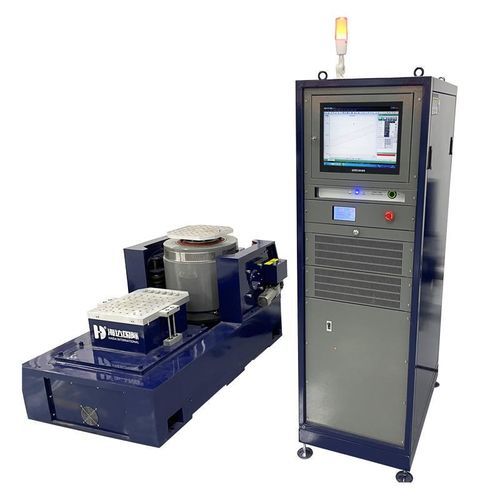

振動試験機 HD-Snake-VH

衝撃加速度自動

製品概要
HD-Snake-VHシリーズは、製品の適格性評価、輸送シミュレーション、ミッションプロファイルの再現のためのランダム、サイン波、ショック振動試験を提供する電磁式試験システムです。代表モデル例：HD-Snake-A6VH、A10VH、A20VH、A30VH、A40VH、A50VH。水平および垂直方向の励振に対応し、電子機器、自動車、航空宇宙などの産業分野での試験に適しています。

用途

• 自動車部品：インフォテインメント、センサー、アクチュエータ、ECU、ハイブリッド/電動パワートレイン部品、バッテリー、ブレーキ部品。
• 航空宇宙：機載機器、エンジン部品、樹脂製品、シール材料。
• 電子部品：ディスプレイ、プリント基板、コネクタ、モータ、輸送による衝撃・振動対象装置。
• 情報・通信機器：アンテナ部品、産業用モータ、ナビゲーション機器、車載通信機器。
• 精密機器：産業用ロボット、デジタルカメラ、レンズ、光学機器、表面実装部品。
• 電気機器：変圧器、インバータ、燃料電池、大型リチウム電池。
• 輸送環境：鉄道車両部品、建設機械、悪路や過酷な輸送条件下での搬送試験。

製品仕様（モデル別）

• モデルシリーズ：HD-Snake-VH（例：HD-Snake-A6VH、A10VH、A20VH、A30VH、A40VH、A50VH）。
• 定格サイン／ランダム力：モデルにより 6 kN〜50 kN。
• 定格ショック力：モデルにより 12 kN〜100 kN。
• 周波数範囲：モデル依存、通常 2〜3000 Hz（一部モデルは 2800 Hz まで）。
• 最大加速度：最大 100G（980 m/s²）。
• 最大変位：最大 76 mm（モデル依存）；最大速度 約 1.8〜2.0 m/s（カスタマイズ可）。
• 振動方向：水平および垂直（単軸、垂直ヘッドエキスパンダーオプションあり）。
• アーマチュア例：直径 Φ240〜Φ445 mm、実効質量 10〜50 kg（モデルによる）。
• テーブル取り付け：17 × M10、エキスパンダープラットフォームは M10 ステンレス製スリーブ付き、水平用エキスパンダーの穴間隔例 100×100 mm。
• 最大搭載容量：モデルにより 200〜800 kg の範囲。
• 磁気漏れ：< 10 gauss、軸方向振動絶縁周波数：2.5 Hz。
• 電源：三相交流 380 V、50/60 Hz。

パワーアンプ

• 最大出力（モデル依存）：10 kVA、20 kVA、30 kVA、40 kVA、50 kVA。
• 変換効率：≥ 90%。
• オンオフ周波数（スイッチング周波数）：116 kHz。
• アンプ概寸：720 × 550 × 1700 mm（L × W × H）；質量概算：約 480 kg。

エキスパンダープラットフォーム

• 垂直ヘッドエキスパンダー：サイズ 400×400 mm〜1200×1200 mm（モデルによる）；材質：アルミ合金；ランダム使用時の最大周波数 2000 Hz；固定用穴は M10 ステンレス製スリーブ；サイズ別重量例：25〜200 kg。
• 水平スライドエキスパンダー：垂直と同様のサイズ・特性：アルミ合金、最大 2000 Hz、M10 ステンレススリーブ、重量例 25〜200 kg。

規格・適合性

• MIL-STD、DIN、ISO、ASTM、IEC、ISTA（ISTA‑3A / ISTA‑6 含む）、GB、GJB、JIS、BS 等の国際規格に対応した試験が行えます。
