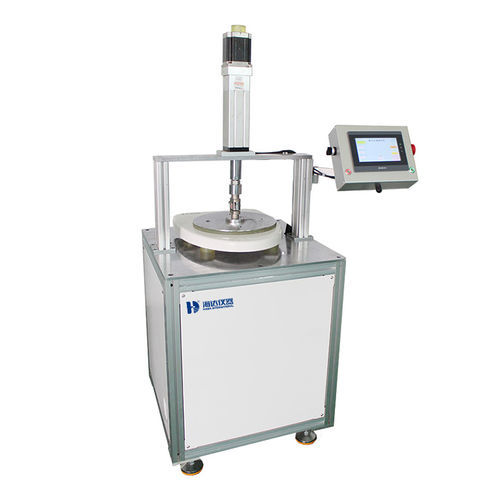

寿命試験機 5063-HD

疲労持久力静的負荷

製品概要
IEC 60335-2-84準拠の便座耐久試験機 5063-HD は、便蓋および便座リングに対してプログラム可能な力、ストローク、変位、時間、速度条件のもとで繰り返し疲労試験および強度試験を実施し、耐久性と品質を評価します。

設計と構造

• 主な構成部品：シリンダー、力センサー、ガイドロッド、PLCソフトウェア、タッチパネル制御、磁気治具ブロック、A3鋼板、ステンレス材。
• 便蓋および便座リングの疲労（寿命）試験と静的強度試験に対応。

試験規格

• IEC 60335-2-84:2019
• GB/T 4706.53-2024

主な特徴

• 干渉のない同時稼働が可能な独立2試験ステーション。
• 力、ストローク、速度、サイクルを設定可能なPLCとタッチパネル。
• 力域 0–4000 N、ストローク 0–500 mm（PLCでプログラム可能）。
• 力精度 0.001 grade、サンプリングレート 1/250,000。
• 空圧駆動で最大500 mm/minの試験速度、遅延機能を設定可能。
• サイクル数は最大9,999,999サイクルまでプログラム可能；試験時間もプログラム可能。
• 接触条件や材料に応じた圧力プレートの選択肢。
• 設置寸法：1200 x 800 x 1630 mm、重量300 kg、電源220 V / 50 Hz。

技術仕様

• モデル：5063-HD
• 試験ステーション：2ステーション（独立運転）
• 機能モード：グループA – 蓋荷重疲労試験；便座リング荷重寿命試験。グループB – 便座リング強度試験および蓋強度試験
• 試験ストローク：0-500 mm（PLCでプログラム可能）
• 試験力：0-4000 N（PLCでプログラム可能）
• 力の精度：0.001 grade
• サンプリングレート：1/250,000
• 試験速度：0-500 mm/min（PLCでプログラム可能）
• 制御方式：PLCソフトウェア＋タッチパネル操作
• 駆動方式：空圧制御（上下移動）
• 試験時間：0-99H99M99S（PLCでプログラム可能）
• 遅延機能：0.1-9.95 s 設定可能
• サイクル数：0-9,999,999 サイクル（PLCでプログラム可能）
• サンプルサイズ（治具参照）：720 x 420 x 800 mm（L x W x H）
• 圧力プレート構成：①300 mm：5 mm 鋼板 + 10 mm ゴム；②76 mm ゴムディスク（厚さ19 mm、ショア硬度70°）
• 電源：220 V / 50 Hz
• 機器重量：300 kg
• 外形寸法（W x D x H）：1200 x 800 x 1630 mm
