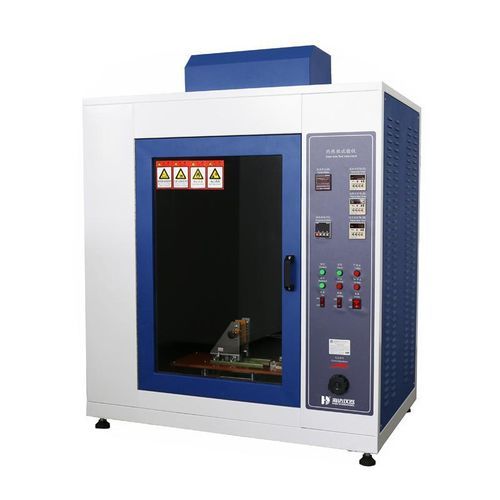

対火反応試験機 6001-HD

可燃性全自動電動式

製品説明
6001-HD グローワイヤ試験チャンバーは、発熱要素や過負荷抵抗などの短時間の熱的ストレスを再現し、電気・電子製品、家電の樹脂部品、非金属絶縁材料（例：スイッチ筐体、リレーソケット）の発火リスクを評価するための試験装置です。規格に準拠した再現性の高い試験と観察・記録が可能な設計です。

適用規格
IEC 60695-2-10 / -11 / -12 / -13、IEC 60884-1、GB 2099.1、IEC 60335-1、GB 4706.1、VDE 0620-1、UL 60065、GB/T 5169.10 / .11 / .12 / .13、IEC 60950、GB 4943-2022

主な特徴

• 全自動制御システム（モーター駆動の試料キャリッジ）：所定の発熱時間で試料をグローワイヤに移動し、終了後自動で復帰します。
• 観察性を高めた黒色内装とガラス観察扉を装備。
• 吸排気システムと内部照明を内蔵し、安全に観察できます。
• 時間・温度のデジタル表示を備え、点火時間（Ta）、炎持続時間（Ti）、消炎時間（Te）を記録可能です。
• Ø1 mm Ni–Cr K型熱電対による測定で最高1000 ℃までの温度調整が可能です。

導入メリット

• 確立されたサプライヤーネットワークと、製造工程における品質管理手順の文書化。
• 市場に即した調達に基づく競争力のある価格設定。
• AQL基準に基づく生産中および出荷前検査を実施する専任のQCチーム。
• ラボでの操作性と保守性を考慮した産業デザイン。

仕様

• 型式：6001-HD
• チャンバー容量：>=0.5 m³、ガラス観察扉付
• チャンバー照度：< 20 LUX
• グローワイヤ温度範囲：周囲温度＋10 ℃～1000 ℃（Ø1 mm Ni–Cr K型熱電対で測定）
• 加圧力：0.95 ± 0.10 N、挿入深さ制限 7.0 mm ± 0.5 mm
• グローワイヤ材質：Ni–Cr合金（>77% Ni / 20±1% Cr）、プリベンド径 4.0 ± 0.07 mm、その他寸法は規格公差に準拠
• タイマー：0～99分99秒、分解能0.01秒；Ta、Ti、Teを記録
• 木板：ホワイトパイン、厚さ >10 mm、試料接触点の200 ± 5 mm下に配置
• 外形寸法（L×W×H）：約1015 × 650 × 1300 mm（キャスター含む）
• 電源：AC 220 V、50 Hz、1 kVA
• 主要機能：自動試料キャリッジ、黒内装、排気・照明、時間/温度のデジタル表示
