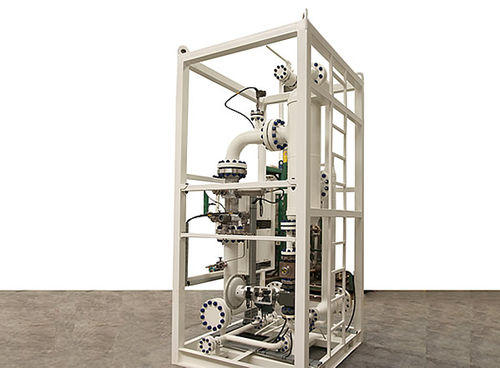

ベンチュリ流量計 FR-MPFM

液体用ガス用インライン

ハイモ フルレンジマルチフェーズフローメーター（FR-MPFM）は、気体・液体の2相流量計と3相の水量カットメーターを組み合わせたものです。 ガスと液体の流量の測定は、ベンチュリーとシングルガンマメーターからなるガス/液体2相メーターで行われます。水液比（WLR）の測定は、フローコンディショナの下流に設置されたデュアルエネルギーガンマメーターで行います。 この2つの独立した測定値から相分離率を導き出し、最終的に総液体流量とウォーターカット測定値を用いて純油流量を算出する。 一般に、水液比（WLR）の測定精度は、スラッギングや非常に高いガス体積分率（GVF）によって悪化します。そこでハイモは、WLRを正確に測定するために、デュアルエネルギーガンマ水量計の上流にフローコンディショナーを導入し、スラッギングを緩和して高いGVFレベルを低減することによって多相流を調整しました。これにより、メーターの動作範囲に含まれるGVFの全範囲において、ウォーターカットの測定誤差を絶対値で±2%以内に収めることができます。 多相流の総流量はベンチュリー流量計で測定されます。ガンマ線技術は、相分離率、GVFとWLRをそれぞれ測定するために使用されます。特許取得済みのインラインサンプラーにより、混相流中のガス分率を減少させ、極めて高いGVFでも正確なWLR測定を可能にします。マルチバリアブルトランスミッター（MVT）は、圧力、温度、差圧を測定します。ガンマメーターからのパルスは、新しい設計の高周波トランスミッターで処理されます。
