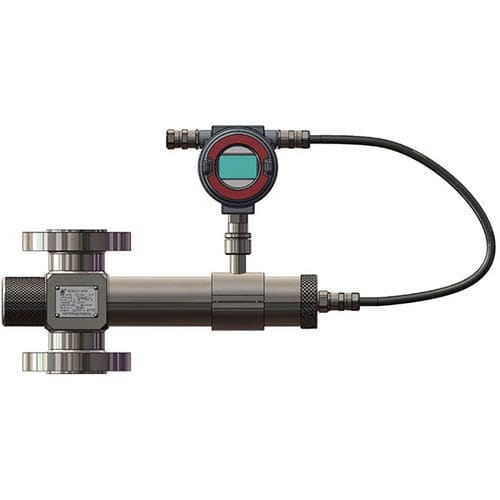

ガス分析器 XC-WCM

水用オイル用監視用

Haimo Exempted Source Water Cut Meter (XC-WCM) は、IAEA の Exempted Category に分類される極めて低活性のガンマ線源を搭載した Dual-Energy Gamma Meter (DGM)である。XC-WCMは、ガス体積分率（GVF）が90％までの三相流（ガス、水、油）の水-液比（WLR）を求め、そこから水をカットすることができる。この測定器は、流れの状態、エマルジョン、重油、相転移などの相混和性に依存しません。 XC-WCMは、ガンマ線の伝搬・吸収原理とデュアルエナジーガンマ線測定技術を利用しています。材料によって、その材料を通過するガンマ線に対する吸収係数が異なります。設置された線源から複数のエネルギーレベルのガンマ線が放出され、測定管内を流れる物質を通過し、検出器で流れを通過した異なるエネルギーレベルのガンマ線を測定します。これらの測定値から、2つのエネルギーレベルのガンマ線減衰方程式と相分離の単一仮定を組み合わせて、ガス体積分率（GVF）と水液比（WLR）で表されるオイル、ガス、水の分率がリアルタイムで計算されます。そして、GVFとWLRからウォーターカットが決定されます。XC-WCMの特徴は、IAEAの免除カテゴリーに分類される極めて低活性のガンマ線源を使用することで、メーター操作を極めて安全にし、義務的なペーパーワークを少なくしていることです。 特徴 90%GVFまでの三相流の正確なWLR測定が可能 エマルジョン効果、相転移、粘性に依存しない インラインメーターで邪魔にならない 遠隔操作とデータ収集 可動部がなく、低メンテナンス
