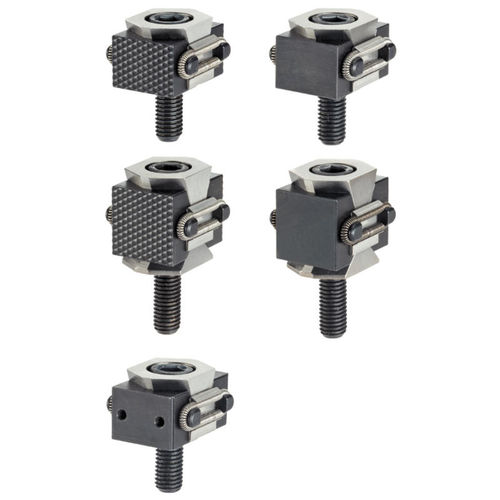

締め付け用爪 EH 23250. series

テーパークランプユニットは、特に水平、垂直のクランプに適しています。このクランプユニットは、コンパクトなため、干渉を気にせずに使えます。 材質 本体 工具鋼、焼入れ ねじ 熱処理鋼、熱処理、強度クラス 12.9 バネ バネ鋼線 NBR （Oリング） クランプ爪 工具鋼、焼入れ、黒染、研磨 組立 Tナットを使って水平または垂直のT溝付ベースに取り付けます。 取り扱い 六角穴付ボルトを締め込むと両方の口金が外側に動き二つのワークを両側のストッパーに押し付けます。ダブルテーパーのタイプはワークを下に押し付ける効果もあります。くさびエレメントのストロークは M 5 = ±0.5、M 8 = ±0.5、M 12 = ±1、M 16 = ±1.5 です。ネジ穴もしくは、Tスロットを使って垂直、水平両方のクランプに使用できます 参照先 このテーパー・クランプは、ハルダー社のフレキシブル治具システムのマルチ・クランプユニットの項を参照ください アクセサリー Tナット（EH 23010.）は別売りです 次の製品 Tナット DIN 508 カバー テーパークランプユニット用 テーパー・ダブルクランプ 平滑面/セレーション, M8 テーパー・ダブルクランプ 平滑面/セレーション, M12 テーパー・ダブルクランプ ねじ穴付, M12 オーダー表組立例
