オールラウンドに使える、本クランプシステムは、標準的なインサートやグリップインサート付ですので、様々なフライス加工に共通して使用可能です。切り出したワークの粗い面を、交換可能な焼入れグリップインサートを食い込ませてクランプすることもできます

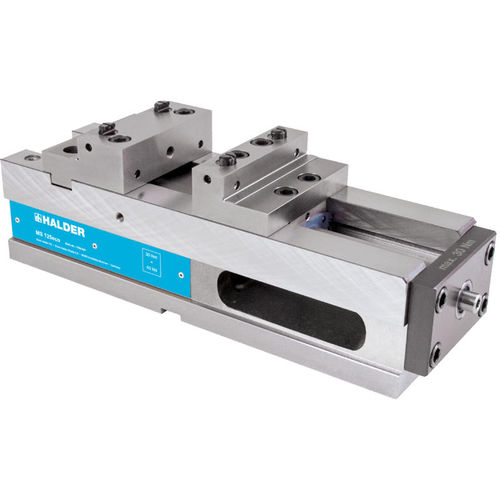

MS 125ecoは、一次・二次加工製品のマシニング用に設計されています。 一次加工用のグリップ、二次加工用の標準的なフラットなインサートのどちらにも対応しています。
研磨面付の口金で、高精度なマシニングが行えます
メカ増圧機構による高いクランプ力(トルクレンチを使用します)
クランプ力は最大40 kN (最大トルク 30Nmまで比例)
本体は、剛性の高いダクタイル鋳物を採用し、上下面は研磨仕上げをしています。
ワークストッパー用に M8ネジ穴が両サイドにあります
マシンテーブルに精度良く取り付けるために、底面にはキー溝が加工されています
この製品番号に含まれるもの
バイス本体 1台、MS125eco
グリップ・インサート用ステップ口金 1セット
グリップ・インサート ポイント付 4個
バイス固定用 クランピング・エレメント 4個
六角レンチ 3本
全ての「標準タイプ」「グリップタイプ」用パーツ、およびマルチバイスMS125のアクセサリーは、MS125ecoと互換性があります。横形マシンには、ハルダー社の冶具システム(アングル、ブロック)を使用することが可能です。
This article 1700.020 - 多用途クランプシステム MS 125eco / () is one variant of the article group 多用途クランプシステム MS 125eco (EH 1700.)
