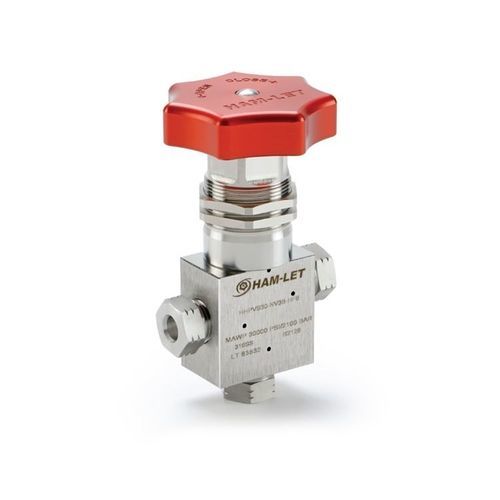

二ードルバルブ HHP series

手動式空気操作絶縁

製品概要
UCT Fittings カタログの HHP ニードルバルブをご覧ください。本シリーズは複数の品番を揃え、各種接続サイズ、接続タイプ、駆動方式、バルブパターン、最大圧力定格に対応しており、高圧計装および油圧用途に適しています。

在庫品目（表）
製品コード | 接続サイズ | 接続タイプ | 駆動 | パターン | 最大圧力
HHPVS10NV2SNF8 | 1/2" | メス NPT | 手動 | 2 Way - Straight | 10,000 psi (700 bar)
HHPVS10NV2ENF8 | 1/2" | メス NPT | 手動 | 2 Way - Angle | 10,000 psi (700 bar)
HHPVS30NV2SHF6 | 3/8" | 高圧メス | 手動 | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF6 | 3/8" | 高圧メス | 手動 | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF6 | 3/8" | 高圧メス | 手動 | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
HHPVS30NV2SHF9 | 9/16" | 高圧メス | 手動 | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF9 | 9/16" | 高圧メス | 手動 | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF9 | 9/16" | 高圧メス | 手動 | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
HHPVS60NV2SHF4 | 1/4" | 高圧メス | 手動 | 2 Way - Straight | 60,000 psi (4,200 bar)
HHPVS60NV2EHF4 | 1/4" | 高圧メス | 手動 | 2 Way - Angle | 60,000 psi (4,200 bar)
HHPVS60NV3BHF4 | 1/4" | 高圧メス | 手動 | 3 Way - 2 Pressure Connection | 60,000 psi (4,200 bar)
HHPVS60NV2SHF6 | 3/8" | 高圧メス | 手動 | 2 Way - Straight | 60,000 psi (4,200 bar)
HHPVS60NV2EHF6 | 3/8" | 高圧メス | 手動 | 2 Way - Angle | 60,000 psi (4,200 bar)
HHPVS60NV3BHF6 | 3/8" | 高圧メス | 手動 | 3 Way - 2 Pressure Connection | 60,000 psi (4,200 bar)
HHPVS60NV2SHF9 | 9/16" | 高圧メス | 手動 | 2 Way - Straight | 60,000 psi (4,200 bar)
HHPVS60NV2EHF9 | 9/16" | 高圧メス | 手動 | 2 Way - Angle | 60,000 psi (4,200 bar)
HHPVS60NV3BHF9 | 9/16" | 高圧メス | 手動 | 3 Way - 2 Pressure Connection | 60,000 psi (4,200 bar)
HHPVS10NV2SNF8AO | 1/2" | メス NPT | 空気式アクチュエータ（常時開） | 2 Way - Straight | 10,000 psi (700 bar)
HHPVS10NV2ENF8AO | 1/2" | メス NPT | 空気式アクチュエータ（常時開） | 2 Way - Angle | 10,000 psi (700 bar)
HHPVS30NV2SHF6AO | 3/8" | 高圧メス | 空気式アクチュエータ（常時開） | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF6AO | 3/8" | 高圧メス | 空気式アクチュエータ（常時開） | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF6AO | 3/8" | 高圧メス | 空気式アクチュエータ（常時開） | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
HHPVS30NV2SHF9AO | 9/16" | 高圧メス | 空気式アクチュエータ（常時開） | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF9AO | 9/16" | 高圧メス | 空気式アクチュエータ（常時開） | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF9AO | 9/16" | 高圧メス | 空気式アクチュエータ（常時開） | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)

特性 / 技術仕様

• 製品ファミリー / シリーズ: HHP Needle Valves
• 表示接続サイズ: 1/4", 3/8", 1/2", 9/16"
• 表示接続タイプ: 高圧メス, メス NPT
• 表示駆動方式: 手動, 空気式アクチュエータ（常時開）（表記のとおり）
• 利用可能なパターン: 2 Way - Straight, 2 Way - Angle, 3 Way - 2 Pressure Connection
• 利用可能な最大圧力定格: 10,000 psi (700 bar), 30,000 psi (2,100 bar), 60,000 psi (4,200 bar)
• サイズ、接続タイプ、駆動方式、パターンの組み合わせをカバーする複数の品番を用意
