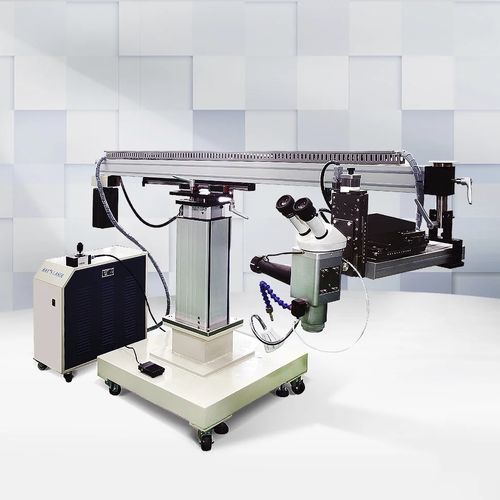

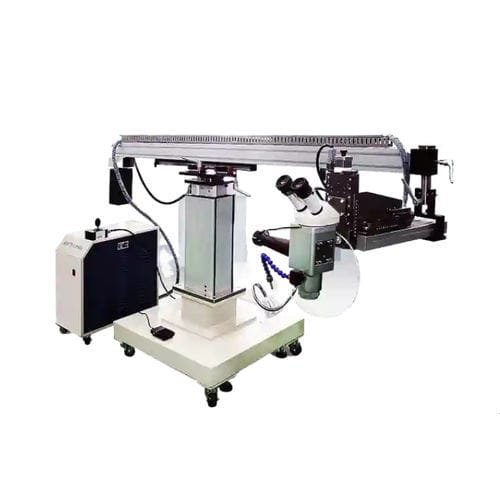

レーザー溶接機 MOLD 302

熱スポットキャスター付き

機械の特長

• レーザ溶接スポット径が小さく、熱影響領域が小さいため、孔隙や崩壊、金相変化が発生せず、溶接後の処理を短縮できます。
• 顕微鏡の同軸観察による焦点合わせと位置決め、液晶ライトバルブおよび全反射防護装置を採用。
• 安定した動作で、連続作業および断続作業に対応。
• XYZ高剛性作業台により高い繰り返し精度を実現。
• 金型のひび割れ、破片、損傷などを修復可能です。

用途
携帯電話、電子機器、自動車、オートバイ向け金型の製造現場で一般的に使用されます。金型用鋼、不銹鋼、ベリリウム銅、貴金属、HRC60までの非常に硬い材質への修復溶接に適しています。

技術仕様
型番：MOLD302（MOLD301あり）
制御方式：ワンチップマイコン
操作装置：産業用制御ジョイスティック
XY移動量：100mm × 100mm（ステッピングモーター駆動）
Z軸移動量：500mm（ステッピングモーター駆動）
作業台耐荷重：<80kg
観察系：顕微鏡（CCDモニターオプション）
テーブル寸法：600mm × 800mm
レーザー波長：1064nm
最大レーザー出力：300W
最大レーザーパルスエネルギー：30J（標準）；60J、90J（オプション）
最小スポット径：0.2mm
パルス幅：≤50ms
パルス周波数：≤200Hz
冷却方式：水冷（3P一体型チラー）
システム消費電力：16.5kW
電源：220V/50Hz 3kW

特性 / 技術仕様

• 型番：MOLD302
• 制御方式：ワンチップマイコン
• 操作装置：産業用制御ジョイスティック
• XY移動量：100mm × 100mm（ステッピングモーター駆動）
• Z軸移動量：500mm（ステッピングモーター駆動）
• 作業台耐荷重：<80kg
• 観察系：顕微鏡（CCDモニターオプション）
• テーブル寸法：600mm × 800mm
• レーザー波長：1064nm
• 最大レーザー出力：300W
• 最大レーザーパルスエネルギー：30J；60J、90J（オプション）
• 最小スポット径：0.2mm
• パルス幅：≤50ms
• パルス周波数：≤200Hz
• 冷却方式：水冷（3P一体型チラー）
• システム消費電力：16.5kW
• 電源：220V/50Hz 3kW
