ねじ継ぎ手付ダイアフラムシール MCH series

製品概要
MairuiのCO2分離膜モジュールは、ポリスルフォン中空糸を用いてCO2/CH4の選択的分離を行います。CO2は膜を優先的に透過し、非透過流はメタン濃縮されます。モジュール選定およびプロセス構成は、供給ガス組成、処理能力、運転圧力・温度、製品仕様、メタン回収要件に基づいて決定されます。

動作原理
ポリスルフォン中空糸膜はCH4に対してCO2の透過性が高く、透過側流がCO2濃縮されます。単段、二段、三段などの構成で、製品純度および回収率の要件を満たす設計が可能です。

モデルと仕様
接続タイプ: Rc (PT)

• MCH-3032A | 長さ L: 856 mm | OD: 110 mm | ID: 85 mm | フィード/リテンテート/パーミエート: 1/2" | 重量: 6.0 kg
• MCH-4040A | 長さ L: 1080 mm | OD: 150 mm | ID: 114 mm | フィード/リテンテート/パーミエート: 1" | 重量: 15 kg
• MCH-4160A | 長さ L: 1564 mm | OD: 160 mm | ID: 125 mm | フィード/リテンテート/パーミエート: 1" | 重量: 19 kg
• MCH-6160A | 長さ L: 1580 mm | OD: 200 mm | ID: 157.5 mm | フィード/リテンテート/パーミエート: 1.5" | 重量: 26 kg
• MCH-8140A | 長さ L: 1080 mm | OD: 280 mm | ID: 220 mm | フィード/リテンテート: 1.5" | パーミエート: 2" | 重量: 44 kg
• MCH-8160A | 長さ L: 1580 mm | OD: 280 mm | ID: 220 mm | フィード/リテンテート: 1.5" | パーミエート: 2" | 重量: 55 kg

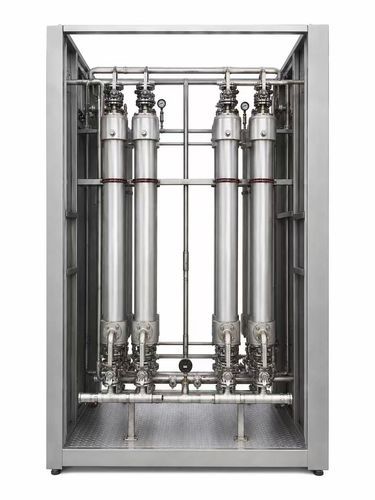

メンブレンバンク構成

• 複数モジュールを組み合わせてメンブレンバンクを構築し、処理能力を拡張できます。
• 数量と配置は供給ガスおよび製品要件により定義され、プロジェクトごとに異なります。
• 二段または三段の構成を採用して製品仕様とメタン回収を調整できます。

選定要因

• 供給ガス組成
• 供給ガス流量（処理能力）
• 運転圧力・温度
• 目標製品ガスの純度
• メタン回収要件

供給ガス要件
H2S含有量 <20 ppm。入口ガスは、汚染物質、温度、圧力についてMairui膜モジュールの入口要件を満たす必要があります。

関連用途

• 石油・ガス — 不活性化、ブランキング、パージ、CO2除去、ガス除湿。
• バイオガスアップグレード & バイオメタン — 前処理および送配電網注入やBio-CNG向けのアップグレード。
• CO2除去 & CCUS — 天然ガス、バイオガス、選定された産業ガスの膜ベース分離。

技術仕様

• 材料: ポリスルフォン中空糸
• 分離対象: CO2/CH4の選択的分離（CO2が優先的に透過）
• 接続タイプ: Rc (PT)
• 供給ガスのH2S許容値: <20 ppm
• モジュールのスケーリング: モジュールを組み合わせてメンブレンバンクを構成可能；二段または三段プロセスが可能
• モデルと主要寸法・仕様:
  • MCH-3032A — 長さ: 856 mm; OD: 110 mm; ID: 85 mm; フィード/リテンテート/パーミエート: 1/2"; 重量: 6.0 kg
  • MCH-4040A — 長さ: 1080 mm; OD: 150 mm; ID: 114 mm; フィード/リテンテート/パーミエート: 1"; 重量: 15 kg
  • MCH-4160A — 長さ: 1564 mm; OD: 160 mm; ID: 125 mm; フィード/リテンテート/パーミエート: 1"; 重量: 19 kg
  • MCH-6160A — 長さ: 1580 mm; OD: 200 mm; ID: 157.5 mm; フィード/リテンテート/パーミエート: 1.5"; 重量: 26 kg
  • MCH-8140A — 長さ: 1080 mm; OD: 280 mm; ID: 220 mm; フィード/リテンテート: 1.5"; パーミエート: 2"; 重量: 44 kg
  • MCH-8160A — 長さ: 1580 mm; OD: 280 mm; ID: 220 mm; フィード/リテンテート: 1.5"; パーミエート: 2"; 重量: 55 kg
