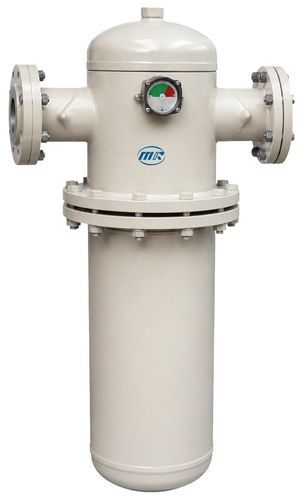

製品概要
クラス600～17500のフランジ式圧縮空気フィルターは、大流量の圧縮空気システム向けに設計されています。 必要な処理能力に応じて、1つまたは複数のフィルターエレメントが組み込まれます。下流の空気品質要件に基づき、粒子、液状水、オイルエアロゾル、オイル蒸気を除去するために、C、T、A、F、Hの各ろ過グレードから選択可能です。
主な製品仕様
- 使用圧力：0.2～1.0 MPa
- 定格流量範囲：17～510 m³/min
- 利用可能なろ過等級：C / T / A / F / H
Mairui C/T/A/F/H ろ過グレード
グレード | 機能 | ろ過精度 | 最大残留油分
C | メインライン油水分離フィルター | 3 μm | ≤5 ppm
T | メインライン用粒子フィルター | 1 μm | ≤1 ppm
A | 高効率油分除去フィルター | 0.01 μm | ≤0.01 ppm
F | 超高効率油分除去フィルター | 0.01 μm | ≤0.001 ppm
H | 活性炭式油蒸気フィルター | 0.01 μm | ≤0.003 ppm
モデルと仕様
モデル | 定格流量 | 使用圧力 | 接続口径 | 長さ (mm) | 幅 (mm) | フィルターエレメント | エレメント数 | 重量 (kg)
Class-600 | 17 m³/min | 0.2–1.0 MPa | DN65FL | 1114 | 320 | Class-600E | 1 | 23
Class-800 | 23 m³/min | 0.2–1.0 MPa | DN65FL | 1266 | 230 | Class-800E | 1 | 28
Class-900 | 27 m³/min | 0.2–1.0 MPa | DN80FL | 1143 | 430 | Class-400E | 2 | 79
Class-1200 | 34 m³/min | 0.2–1.0 MPa | DN80FL | 1143 | 430 | Class-600E | 2 | 85
Class-1600 | 45 m³/min | 0.2–1.0 MPa | DN100FL | 1320 | 430 | Class-800E | 2 | 115
Class-2000 | 55 m³/min | 0.2–1.0 MPa | DN100FL | 1189 | 540 | Class-600E | 3 | 128
Class-2400 | 65 m³/min | 0.2–1.0 MPa | DN125FL | 1438 | 540 | Class-800E | 3 | 135
Class-3000 | 87 m³/min | 0.2–1.0 MPa | DN150FL | 1485 | 600 | Class-800E | 4 | 155
Class-4000 | 110 m³/min | 0.2–1.0 MPa | DN150FL | 1415 | 600 | Class-800E | 5 | 158
Class-4800 | 130 m³/min | 0.2–1.0 MPa | DN150FL | 1445 | 600 | Class-800E | 6 | 170
Class-5600 | 160 m³/min | 0.2–1.0 MPa | DN200FL | 1555 | 740 | Class-800E | 8 | 245
Class-7000 | 210 m³/min | 0.2–1.0 MPa | DN200FL | 1630 | 750 | Class-800E | 10 | 270
Class-8000 | 260 m³/min | 0.2–1.0 MPa | DN250FL | 1610 | 900 | Class-800E | 12 | 320
Class-10500 | 320 m³/min | 0.2–1.0 MPa | DN250FL | 1830 | 930 | Class-800E | 14 | 450
Class-12500 | 360 m³/min | 0.2–1.0 MPa | DN300FL | 1750 | 960 | Class-800E | 16 | 420
Class-14000 | 410 m³/min | 0.2–1.0 MPa | DN300FL | 1670 | 985 | Class-800E | 19 | 435
Class-17500 | 510 m³/min | 0.2–1.0 MPa | DN350FL | 1991 | 1140 | Class-800E | 24 | 500
特性／技術仕様
- 使用圧力：0.2–1.0 MPa
- 定格流量範囲：17–510 m³/min（Class-600～Class-17500モデル）
- 利用可能なろ過グレード：C、T、 A、F、H（機能は、メインラインの油水分離から活性炭による油蒸気除去まで多岐にわたる）
- ろ過精度：高効率な油除去では0.01 μmまで； メインライン用フィルターでは1～3 μmの粒子ろ過
- グレード別の最大残留油分：C ≤5 ppm；T ≤1 ppm；A ≤0.01 ppm； F ≤0.001 ppm；H ≤0.003 ppm
- モデルに示されている接続タイプ：DN65FL、DN80FL、DN100FL、DN125FL、DN150FL、DN200FL、DN250FL、 DN300FL、DN350FL
- 各モデルに対応するフィルターエレメントの種類（例：Class-600E、Class-800E、Class-400E）
