ガスフィルター KPF series

空気用メンブレン無菌

製品概要
KPF滅菌用空気・ガスフィルターは、折り畳み式の強化ポリフッ化ビニリデン（PVDF）微多孔質膜エレメントを採用し、圧縮空気、プロセスガスおよび適合する液体の高精度ろ過を行います。エレメントは疎水性で、広い化学的適合性があり、繰り返しの蒸気滅菌に耐えます。

主な用途

• 製薬プロセス
• バイオテクノロジー
• 醸造
• 無菌タンクベント
• 高温液体ろ過
• 溶媒ろ過

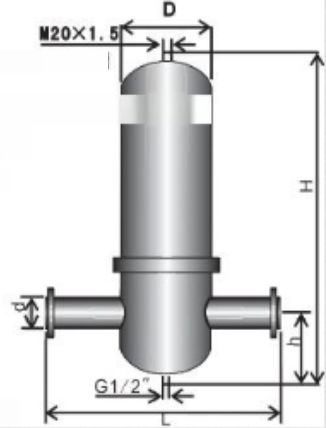

型式と仕様（表）
Model | 定格流量 | 接続 | 全長 (mm) | 高さ (mm) | 直径 (mm) | 下端高さ (mm) | エレメント仕様 / 数量
KPF-05 | 0.5 m³/min | DN25 PN1.0 | 234 | 434 | 114 | 96 | 5" / 1
KPF-2 | 2 m³/min | DN25 PN1.0 | 234 | 549 | 114 | 96 | 10" / 1
KPF-4 | 4 m³/min | DN25 PN1.0 | 234 | 800 | 114 | 96 | 20" / 1
KPF-5 | 5 m³/min | DN50 PN1.0 | 324 | 789 | 184 | 300 | 10" / 3
KPF-10 | 10 m³/min | DN65 PN1.0 | 324 | 1046 | 184 | 300 | 20" / 3
KPF-15 | 15 m³/min | DN80 PN1.0 | 415 | 1178 | 235 | 380 | 20" / 5
KPF-20 | 20 m³/min | DN100 PN1.0 | 415 | 1196 | 235 | 385 | 20" / 5
KPF-30 | 30 m³/min | DN100 PN1.0 | 475 | 1251 | 275 | 426 | 20" / 7
KPF-40 | 40 m³/min | DN125 PN1.0 | 505 | 1284 | 305 | 438 | 20" / 9
KPF-60 | 60 m³/min | DN125 PN1.0 | 555 | 1303 | 355 | 438 | 20" / 12
KPF-80 | 80 m³/min | DN150 PN1.0 | 606 | 1346 | 406 | 450 | 20" / 15
KPF-100 | 100 m³/min | DN150 PN1.0 | 656 | 1375 | 456 | 450 | 20" / 19
KPF-120 | 120 m³/min | DN200 PN1.0 | 706 | 1501 | 506 | 505 | 20" / 25
KPF-150 | 150 m³/min | DN200 PN1.0 | 756 | 1514 | 556 | 505 | 20" / 30

関連アクセサリ（抜粋）
KLS-Fシリーズ蒸気フィルター：KLS-F-035、KLS-F-080、KLS-F-1（KPFモデルと互換の蒸気滅菌用途）。

特性／技術仕様

• 参照流量範囲：0.5–150 m³/min
• ろ過精度：0.01 μm
• ろ過効率：99.9999%
• 10インチエレメント処理量：≥5 Nm³/min (0.1 MPa / ΔP 0.01 MPa)
• 蒸気滅菌：125 ± 2°C；30分／サイクル；最大160サイクル
• 最大正圧差：0.2 MPa
• 初期圧力損失：0.005 MPa
• エレメント長さ：125 mm (5"), 250 mm (10"), 500 mm (20")
• エレメント直径：70 mm
• ろ過面積：0.32 m² (5"), 0.65 m² (10"), 1.3 m² (20")
• フィルタ媒体：PVDF膜
• 支持体およびエンドキャップ：耐熱ポリプロピレン
• センターサポート：ステンレスメッシュ円筒
• シール：フルオロエラストマーまたはシリコーンゴム（Ø57 mm）
