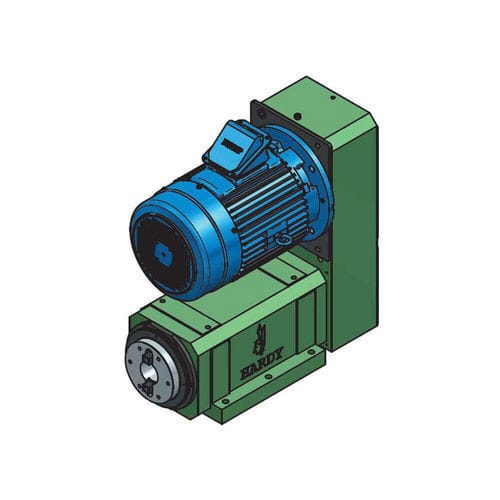

精密ボ－リングヘッド S150

重加工用金属作業用

概要
S150主軸ハウジングはFC30鋳物で、精密にボーリングおよびホーニング加工されています。主軸材質は合金鋼で、高周波熱処理が施されています。SKF（ドイツ）、NSK（日本）、台湾TPIの精密ベアリングを組み合わせ、主軸先端精度を0.002 mm以下に保持します。最大回転数は1800 rpmで、CNCサーボスライドや油圧送りテーブルへの搭載に適しています。

特長

• 標準三相交流モーター15 kWを含む；オプションで最大45 kWまで対応
• 定速のベルト駆動（タイミングベルト使用）
• 主軸テーパー NT50 対応
• サーボ駆動による可変速仕様オプションあり
• 交流誘導電動機の保護等級 IP54
• ギアボックス付モーターは要問合せ

図面 / 追加画像
寸法図および仕様図は、製品ドキュメント内で高解像度画像として提供されます（技術図面は製品仕様セクションにて閲覧可能）。

仕様 / 技術情報

• 型式: S150
• 主軸ハウジング材質: FC30鋳物、精密ボーリング・ホーニング済み
• 主軸材質: 高周波熱処理を施した合金鋼
• ベアリング: SKF（ドイツ）、NSK（日本）、台湾TPI
• 主軸先端精度: 0.002 mm 以下
• 最大主軸回転数: 1800 rpm
• 標準モーター: 三相交流 15 kW（オプションで最大45 kW）
• 駆動方式: タイミングベルトによるベルト駆動（定速）；サーボ駆動による可変速オプション
• 主軸テーパー: NT50 対応
• モーター保護等級: IP54
• ギアボックス付モーター: 要問合せ
