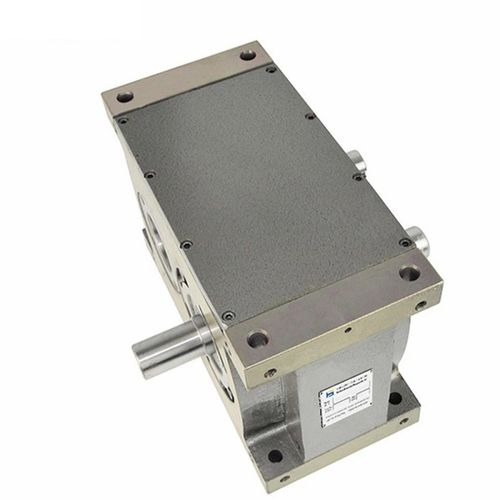

回転式インデクサー PU series

非連続カム

Hansheng PU シリーズ プラットフォーム共役インデクサーには、入口シャフトに固定された 2 つのプレート カムと、カムとともに回転して出力シャフトを駆動するローラー タレットが含まれています。PU 型インデクサーは、平行共役カム機構を使用して設計されており、つまり、出力シャフトのインデックス機能は、入力シャフトに噛み合った 2 つのプレート カムの回転によって回転するローラー タレットの動作によって実現されます。 PU カム インデクサーは、主に長距離の回転ベルト ドライブや、長い停止時間を伴う断続的なインデックス作成に適しています。さらに、Hansheng は 3 ピース カム インデクサーも提供しており、これは 2 ピース カム インデクサーよりも停止時間が長い高速およびロング ピッチの回転コンベアに適しています。 Paradex モデルは、入力シャフトに取り付けられた 2 つのカム ディスクと、出力シャフトのカム機構を支えるリング ギアで構成されています。このインデックス アクチュエータにはフラット カム機構があり、入力側のカムが 2 つのカム ディスクに接触して、出力シャフトのリング ギアに回転を伝達します。長い送り間隔で移動するコンベア ベルトの駆動や、長い間隔で停止する断続的なシフトに最適です。もう 1 つのタイプは、高耐久性の 3 ディスク カムです。これは、コンベアの高速移動、停止間隔の延長、および送り距離の延長に適しています。
