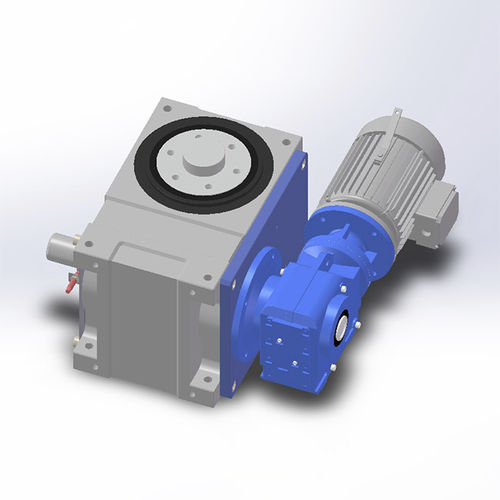

回転式インデクサー 180DF series

カム重荷重用ステッピング モーター用

自動生産、包装、電子組立、印刷などの分野で主に採用されているカム駆動インデクサは、連続回転運動を間欠運動に変換するために使用される機械的なツールで、カムデバイダとして知られることもあります。その基本的なコンポーネントは、高精度の間欠割り出し動作を達成するためにカム曲線設計を使用して、特別に細工されたカムと従動ホイール構造です。 カムインデクサーはシャフトを回転駆動するため、一定の回転運動を内部カム機構に伝達します。カムの曲線設計は、ある角度範囲内で散発的な動きを発生させる可能性があり、その角度範囲に基づいて出力シャフトを正確に分割するように駆動します。分割された後も、次の動作が始まるまで正確に保たれる。 これらは、次のようにカム駆動インデクサのいくつかの利点があります： 高精度の割り出し：カム駆動インデクサは±0.02度の高精度位置決めが可能です。 特に細工されたカムのカーブによって、ディバイダーは滑らかに動く、従って機械衝撃を防ぎ、装置の寿命を延ばす。 カムスプリッターの機械構造は小さく、剛性が高く、大きな荷重に耐えることができ、高速運転状況下でも安定性を保つことができます。 カム分割機の異なるバージョンは、さまざまな産業目的を満たすために、一般的に2から64ステーションに至るまで、多くのインデックスステーションオプションを提供することができます。
