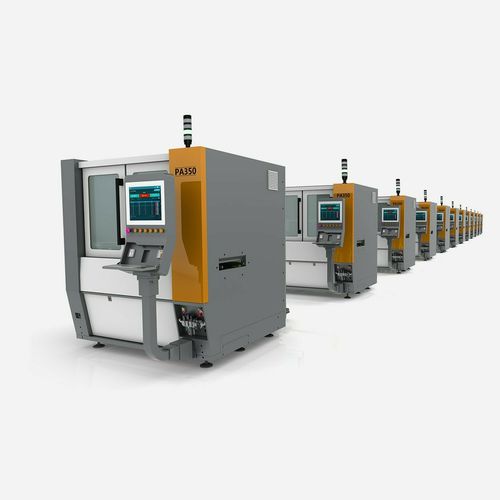

ピン差し込み装置 PA350

自動

プリント基板圧入用ピン挿入機 製品紹介 ハーモントロニクス社のPA350は、ピンホイールの自動交換による連続供給と、4つの挿入ヘッドを収納できる自動ツールチェンジャーシステムを採用した新世代のピン挿入機です。 また、独自のカム機構を採用することにより、挿入速度が飛躍的に向上しました。 また、独自のカム機構を採用することにより、挿入速度の高速化を実現するとともに、柔軟なヘッド構成により、機械のライフサイクルにおけるスループットの最大化とトータルコストの最小化を実現します。 特徴と利点 - 最大で毎秒6サイクルの挿入速度 - 最大350mm×400mm（13.8×15.7）のプリント基板サイズに対応 - 繰返し位置決め精度：±0.01mm - PCBボードアンビルは自由にプログラムでき、±190°回転可能 - プリント基板の厚み測定 - 挿入力と距離をリアルタイムに監視 - 最大4つの挿入ヘッドにより、最大8つの異なるピンに対応可能 - XYZφ4軸自動キャリブレーション - 花崗岩製のポータルフレームにより、挿入精度と安定性を確保 - CE承認、SMEMA準拠のインターフェース 仕様 機種名：PA350 重量 - 約3000kg 基板容量 - 400x350mm[15.7×13.8 ローディング - インライン 挿入速度 - 6サイクル/秒 挿入ヘッド - 1/2/3/4ユニット(オプション) 挿入ツール電源-サーボ 挿入角度 - ±190°(1本あたり) ツールチェンジャー：標準装備 バックプレートチェンジャー：標準装備 バックプレートドライブ - ダイレクトドライブサーボ インライン/インターフェイス - 標準構成SMEMA準拠 ビジョンシステム（標準構成 ESD保護ガード（標準装備 リモート診断用モデム（標準装備 挿入角度を自由に設定可能（標準装備 トリプルインサーション（標準装備
