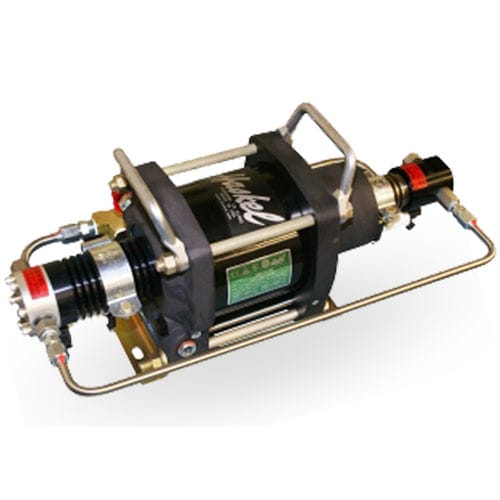

流量増幅器 AAT series

Haskel AAT シリーズ空気増幅器は、電気を使用せずに高圧を必要とする産業用途の圧縮空気圧を高めるために設計された高効率の空気圧ブースターです。 複動式、2段式エアアンプで、最大圧力は345 bar（5000 psi）です。二段式ユニットにより、低圧の空気を高圧に昇圧できます。 最大5000 psi（345 bar）の圧力出力 インレット圧力自体が駆動力のかなりの部分を提供するため、より少ないエア駆動で済みます。 AAT-7/30 最大出口圧力 30 X Pa* + 4 X Ps** AAT-15/30 最大アウトレット圧力 30 X Pa* + 2 X Ps** AAT-30/50 最大出口圧力 50 X Pa* + 1.6 X Ps** エアプレッシャーアンプは、入ってくる圧縮空気供給の一部によって駆動されるエアポンプです。圧力は、差動面積ピストンアセンブリを使用して生成されます（図1）。循環は、アンバランスな循環スプールの大面積側を交互にパイロットおよびベントする2つのパイロットバルブの使用によって達成されます。循環スプールの小領域の端は、永久空気ばねを使用しています。このアンバランスな循環スプールは、空気増幅器がオンデマンドで循環することを保証します。
