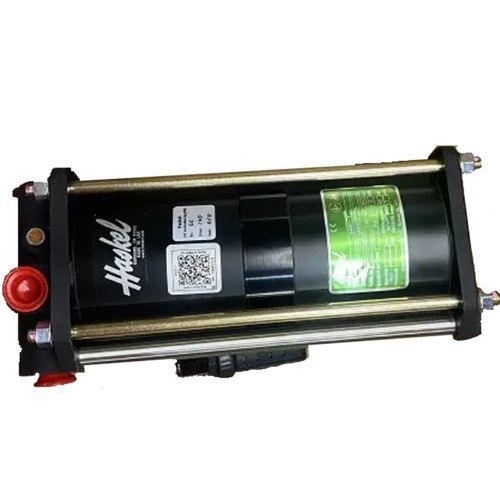

一段流量増幅器 4AAD-2

Haskel 4AAD-2 シリーズ空気増幅器は、電気を使用せずに高圧を必要とする産業用途の圧縮空気圧を高めるために設計された高効率の空気圧ブースターです。 公称圧力比2:1（第2段比N/A）のHaskelモデル4AAD-2複動、単段空気増幅器は、空気圧を最大250 psi PSIGまで昇圧できます。 エア駆動サイズ：4インチ 第1段比：2:1 第2段比該当なし 空気圧増幅器は、入ってくる圧縮空気供給の一部によって駆動される空気ポンプであり、より高い出力圧力まで供給の残りを循環させ、圧送することを可能にします。圧力は、差動面積ピストンアセンブリ（図1）を使用して生成されます。大きな面積に適用される低圧空気は、小さな面積に高圧空気を生成します。サイクリングは、アンバランスなサイクリングスプールの大面積端を交互にパイロットおよびベントする2つのパイロットバルブの使用によって達成されます。循環スプールの小領域の端は、永久空気ばねを使用しています。このアンバランスな循環スプールは、空気増幅器がオンデマンドで循環することを保証します。
