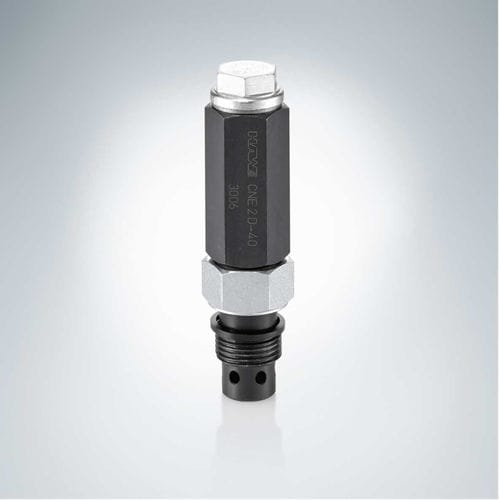

油圧操作バルブ CNE series
遮断調圧オイル用

油圧操作バルブ
油圧操作バルブ
お気に入りに追加する
商品比較に追加する


特徴

作動
油圧操作
機能
遮断, 調圧
使用流体
オイル用
ボディー
ねじ留め式
応用
プロセス, ポンプ
その他の機能
スイッチング
その他の特徴
コンパクト, 高圧, 低圧
圧力

75 bar, 420 bar, 500 bar
(1,087.8 psi, 6,091.6 psi, 7,251.9 psi)

温度

最少: -40 °C
(-40 °F)

最大: 80 °C
(176 °F)

流量

30 l/min
(7.93 us gal/min)

詳細

シャットオフバルブは圧力制御バルブのグループに属します。このバルブは高圧回路から制御油を受け、設定した圧力値に達すると低圧ポンプの吐出量を無負荷状態のアンロードに切り換えます。その際アクチュエータ側はノンリークのチェックバルブによって分離され流れないようになっています。アクチュエータ側の圧力が設定圧力を下回ると、アンロードへの切換位置は再び解除され、作動油がアクチュエータに供給されます。 シャットオフバルブまたはアキュムレータ充填バルブは圧力制御バルブのグループに属します。このバルブは、設定した圧力値に達するとポンプの吐出量を無負荷状態のアンロードに切り換えます。その際アクチュエータ側はノンリークのチェックバルブによって分離され流れないようになっています。アクチュエータ側の圧力が低下すると、アンロードへの切換位置は再び解除され、作動油がアクチュエータに供給されます。 圧力制御の2ウェイ方向切換バルブ タイプCNEでは、高圧回路の高圧が供給され続けている間、圧力制御ラインを介してアンロード状態を強制的に持続させます。低圧回路では、バルブは同時に圧力制御バルブとして機能します。 バルブ タイプ CNEはカートリッジタイプで、制御ブロックに内蔵可能です。 その際必要な取り付け穴は容易に加工できます。 特色と利点: コンパクトな設計 加工が容易な取付け穴 用途: ダブルステージシステム (高圧、低圧) 治具

カタログ

Product catalogue
Product catalogue
299 ページ
