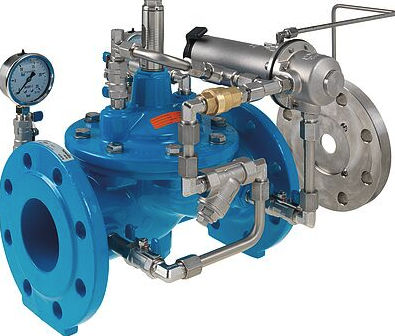

ダイヤフラム式バルブ 1300 series

油圧操作制流水

メインバルブは油圧作動式ダイヤフラムバルブである。作業エネルギーは固有の媒体です。 ほとんどのバルブタイプは、外来エネルギーなしで純粋に油圧作動します。 用途 飲料水システムでの使用（他の媒体は要相談） 圧力ゾーンから低圧ゾーンへの流入の制限 フィルター流量の一定維持 二次側ネットワークへの供給は、例えば一次側ネットワークの消火リザーバーを危険にさらさないよう、流量を制限する必要があります（圧力低下との組み合わせ）。 動作モード 流量制御バルブは、作動圧力の変化に関係なく、完全に油圧式で予め決められた最大流量を確保します。公称流量は、制御弁によって最大±15％まで段階的に変化させることができます。 製品情報 バルブの寸法を計算するには、以下の情報をご参照ください： 最大及び最小入口圧力（静圧比及び動圧比） 必要流量 測定用オリフィスを含む許容圧力損失（通常、バルブとオリフィスプレートの圧力は 0.5 bar です。） 使用可能なライン径と長さ バルブの構造（ストレート型かアングル型か） 計算根拠、圧力損失に関する情報、バルブの特性値については、E 章の最後を参照してください。
