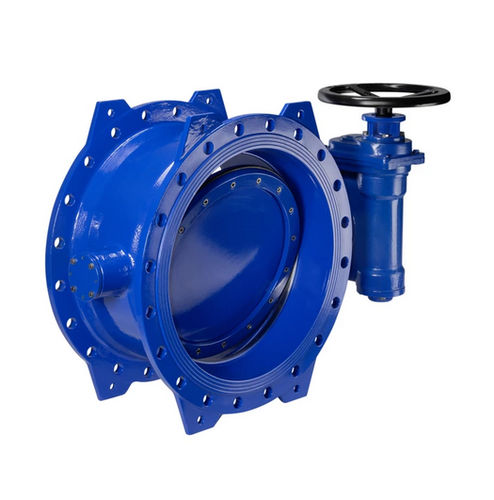

バタフライバルブ 9881手動ハンドル付き水ダブル クランプ式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- バタフライ
- 作動
- 手動ハンドル付き
- 使用流体
- 水
- 本体$
- ダブル クランプ式, 溶接, コーティング付
- 応用
- パイプライン用, 水処理用
- 素材$
- ステンレススチール製, 青銅, 鋳鉄製, エポキシ樹脂系
- その他の特徴
- 標準
- 呼び径
最大: 2,500 mm
(98.425 in)最少: 150 mm
(5.906 in)- 圧力
10 bar, 16 bar, 25 bar, 40 bar
(145 psi, 232.1 psi, 362.6 psi, 580.2 psi)
詳細
パイプラインや水処理ステーションに適したバタフライバルブ。
EN 1074に準拠した作動温度。
二重偏心とよくマッチしたギアボックスにより取り扱いが簡単。
オーバーレイ溶接とマイクロフィニッシュシートにより、バルブの寿命と流れに対する抵抗を最小限に抑えます。
設計の特徴 No.
二重偏心、マウントディスク
オペレーターを含む標準バージョンウォームギアボックスとハンドホイール
EN 593に準拠した設計
アクチュエータ
EN 558 - 1 に準拠した面間寸法 SERIES 14, 13 オプション
EN 1092-2 に従ったフランジ接続寸法
材質｜技術的特徴
本体シート：ステンレス鋼、溶接、マイクロ仕上げ
本体およびディスク：ダクタイル鋳鉄製、エポキシ粉体塗装
エラストマー製シールリング
保持リングはスチール製、エポキシ粉体塗装
ブロンズ製ベアリング・システム - 自己潤滑性
ハンドホイール：鋳鉄製、エポキシ粉体塗装
---
