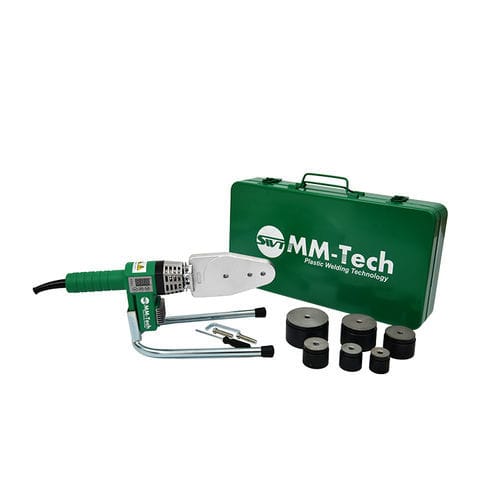

ポリマー電気融着装置 ZTHJ-63A

概要

PPR、PE、PB 管の溶着（ソケットフュージョン）用に設計されたコンパクトなソケット式溶着機。ナイロン/ゴム製の人間工学に基づくハンドルとデジタル表示により、温度管理と携帯性が容易です。

用途

• 配管工事
• 給湯設備（温水供給）
• 給水設備（冷水供給）

主な特徴

• 温度制御・監視用のデジタル表示
• 持ち運びしやすいコンパクトで軽量な構造
• ナイロン/ゴム製の人間工学的ハンドル；ABS＋ナイロン筐体
• アルミ製ヒータープレート（最大19 mm）、オプションでテフロン表面
• 加熱要素：110V / 220V 選択可能；50Hz / 60Hz 対応
• 定格出力 800 W；作業温度 最大 260 °C；警告温度 295 °C
• LED 作業灯；アルミ成形絶縁カバー；マグネシウム製冷却フィン
• VDE 銅線ケーブル 最大 3 m；国際プラグ対応および保護カバー付
• U字型マシンサポートと専用テーブルクランプ；ステンレス製レンチとネジ付属
• ヒーティングソケット、リペアソケット、サドルソケットを含む；OEM 梱包対応
• 2年品質保証

溶着手順（概要）

• 1. 準備：位置決めと工具の確認
• 2. 管を所定長さに切断
• 3. 管を清掃：バリや油分を除去
• 4. 管および継手の溶着深さを測定
• 5. 加熱：部品をヒータープレート/ソケットに載せ、所定温度まで加熱
• 6. 接合と冷却：加熱した部品を組み合わせ、十分に冷却して強固な接合を得る

仕様 / 技術データ

• 型番: ZTHJ-63A
• 定格電圧: 110V / 220V
• 定格周波数: 50Hz / 60Hz
• 定格出力: 800 W
• 作業温度: 260 °C
• 温度許容差: ≤5 °C
• 警告温度: 295 °C
• 溶着サイズ（mm）: 20、25、32、40、50、63
• 対応材料: PP-R / PE / PB
• 正味重量: 1.8 kg
• 梱包当たり個数: 2 pcs
• 梱包重量（総重量）: 15.2 kg
• 梱包寸法（mm）: 460 × 270 × 270
