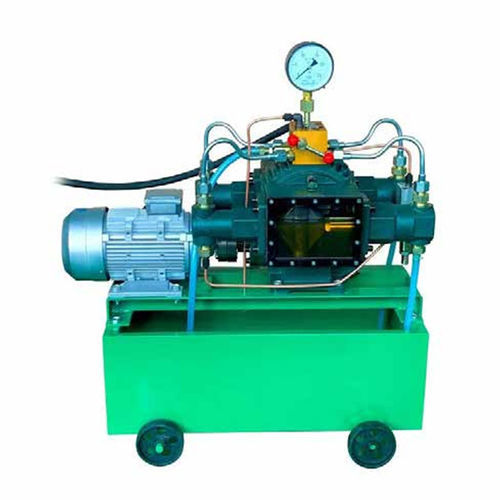

移動式圧力試験装置 4DSY series

4DSY 電動ハイドロスタティック試験ポンプは、油・ガス・水分野の配管、加圧容器、バルブの水圧試験用に設計されたコンパクトな高圧ユニットです。実験室および現場での使用に適し、急速な注水、初期の高速加圧、そして安定した出力を維持する自動の高/低流量切替機能を備えています。

主な特長

• 輸送・据付が容易なコンパクトな産業用設計
• 自動流量制御による安定した出力圧力
• 低消費電力設計
• 初期の急速上昇後に圧力の安定化を図る自動高/低流量切替（約1.6 MPa以上で自動的に流量を低減）
• 試験準備時間を短縮する急速注水および初期加圧

用途

• 油・ガス・水の配管の水圧試験
• 加圧容器、ボイラー、バルブ、消火設備の試験
• 実験室および現場での水圧試験。航空、防衛、研究プロジェクトにも適用

技術仕様

• シリーズ：4DSY
• モデルと公称圧力範囲：4DSY-180/4（0–4 MPa）；4DSY-165/6.3（0–6.3 MPa）；4DSY-105/10（0–10 MPa）；4DSY-65/16（0–16 MPa）；4DSY-40/25（0–25 MPa）；4DSY-30/40（0–40 MPa）；4DSY-22/63（0–63 MPa）；4DSY-15/80（0–80 MPa）
• 電源電圧：380 V（全モデル）
• 電力：1100 W（〜16 MPaまでのモデル）；1500 W（25 MPa以上のモデル）
• 流量（高圧／低圧）モデル別：4DSY-180/4 — 180 / 500 L/H；4DSY-165/6.3 — 165 / 500 L/H；4DSY-105/10 — 105 / 480 L/H；4DSY-65/16 — 65 / 480 L/H；4DSY-40/25 — 40 / 450 L/H；4DSY-30/40 — 30 / 380 L/H；4DSY-22/63 — 22 / 350 L/H；4DSY-15/80 — 15 / 320 L/H
• 重量（GW / NW）：130 / 125 kg（各モデルの代表値）
• 外形寸法（概）：82 × 47 × 87 cm

認証・保証

• CE認証
• メーカー保証：2年
